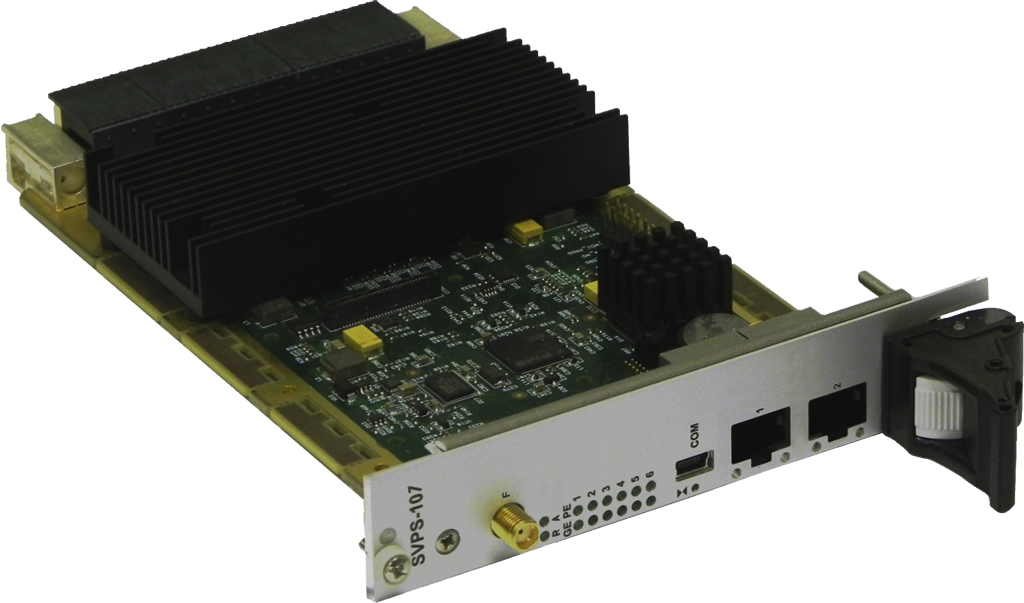

Основные характеристики

• Модуль форм-фактора VPX 3U, соответствующий стандартам: ANSI/VITA 46.0-2013 (воздушное охлаждение), ANSI/VITA 48.2-2010 (кондуктивное охлаждение) и ANSI/VITA 65-2010 (R2012)
• Профиль модуля: MOD3-SWH-6F6U-16.4.1, поддержка до 6-ти модулей VPX 3U
• Коммутация межмодульных интерфейсов: 6 × PCIe 3.0 x4 и 6 × Gigabit Ethernet
• Коммутатор PCIe 3.0 c поддержкой до 2-х независимых адресных доменов (Multiroot)
• Генерация системного тактового сигнала REF_CLK (25 МГц) и трансляция его по линиям объединительной платы
• Приём тактового сигнала AUX_CLK от внешнего источника и трансляция его по линиям объединительной платы
• Светодиодная индикация рабочих режимов модуля и состояний внешних соединений Gigabit Ethernet и SRIO
• Расширение возможностей связи с внешними устройствами посредством установки субмодулей интерфейсов: SUB-SVPS-100-4 или SUB-SVPS-100-8 с проводным интерфейсом шириной x4 или x8, SUB-SVPS-100-RS с внешними интерфейсами RS-232/422/485, SUB-SVPS-100-1G оптический модуль SFP с интерфейсом Gigabit Ethernet) и др.
• Возможность использования совместно с модулем тыльного ввода/вывода SVR-102, добавляющим два канала 10/100/1000BASE-T и дублирующим органы управления, индикации и подачи внешнего тактового сигнала на тыльной панели
• Мониторинг напряжений, токов и температур на модуле и управление коммутаторами через виртуальный COM-порт (USB-RS-232), расположенный на передней панели

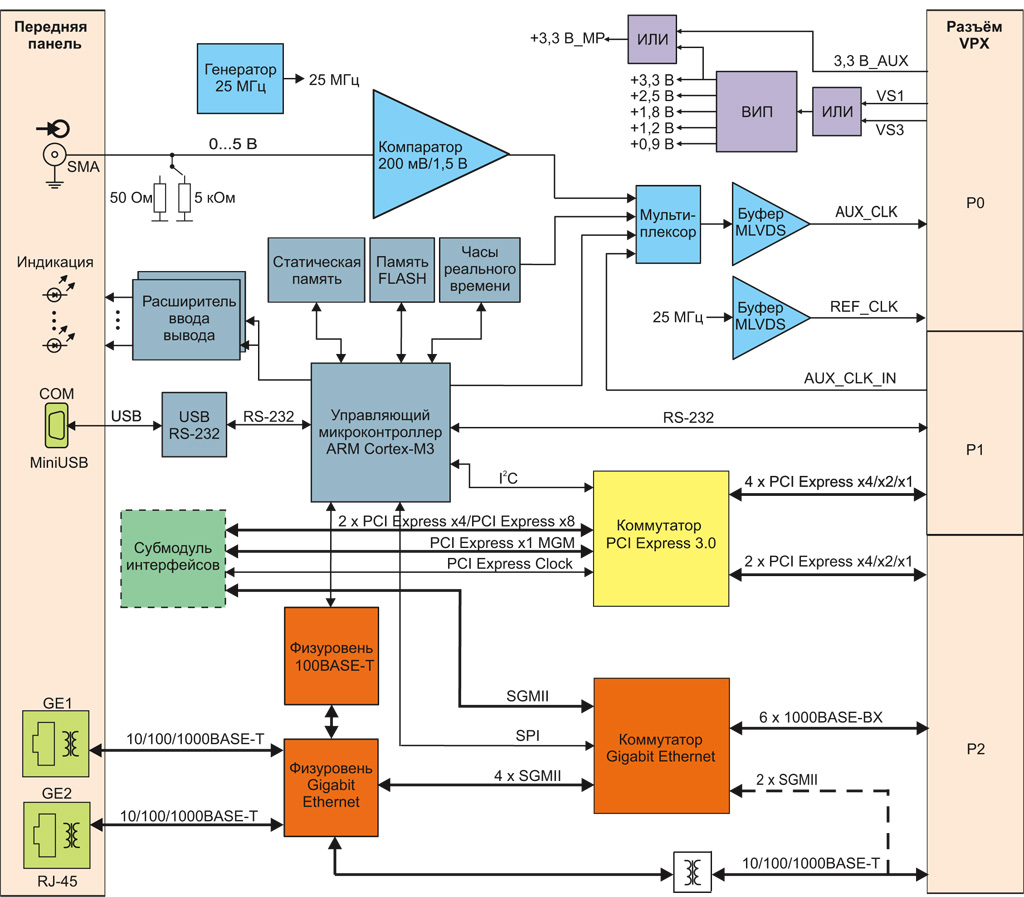

Описание

Особенности

Неблокируемый коммутатор Gigabit Ethernet осуществляет коммутацию 6-ти портов 1000BASE-BX для соединения с модулями VPX, 2-х портов 10/100/1000BASE-T для подключения внешних устройств через разъёмы 8P8C (RJ45) или M12 Ethernet на передней панели, четырех портов SGMII для соединения с субмодулем интерфейсов и 1-го порта 10/100/1000BASE-T или 2-х портов SGMII для соединения с модулем тыльного ввода/вывода. Состояние соединений отображается светодиодными индикаторами на передней панели.

Коммутатор PCIe 3.0 осуществляет коммутацию 6-и портов PCIe x4/x2/x1 для соединения с модулями VPX, и 2-х портов PCIe x4/x2/x1, либо одного порта PCIe x8/x4/x2/x1 для соединения с субмодулем интерфейсов. Состояние соединений отображается светодиодными индикаторами на передней панели.

Модуль системного коммутатора поддерживает два независимых адресных домена. Возможна установка дополнительного субмодуля интерфейсов для управления коммутатором PCIe и организации нескольких адресных доменов, связанных между собой.

Управление коммутаторами, мониторинг температур, напряжений и токов модуля производится системой на базе микроконтроллера ARM. Связь с микроконтроллером осуществляется через разъём Mini-USB на передней панели по виртуальному интерфейсу USB/RS-232, либо с тыльного модуля ввода/вывода (в случае систем с кондуктивным охлаждением).

Модуль системного коммутатора формирует два тактовых сигнала: REF_CLK — частотой 25 МГц и AUX_CLK частотой до 100 МГц. Сигнал AUX_CLK может поступать от внешнего источника положительной полярности с амплитудой до 5 В (входное сопротивление 50 Ом или 5 кОм, порог срабатывания компаратора 0,2 или 1,5 В) подключенного к разъёму SMA на передней панели, от модуля тыльного ввода/вывода или от часов реального времени (RTC).

Модуль системного коммутатора поддерживает автоматический выбор силового напряжения питания 5 или 12 В. Для питания системы мониторинга и управления используется напряжение +3,3 В_AUX системной платформы, а при его отсутствии, требуемое напряжение формируется из силового напряжения 5 или 12 В.

Для работы в жёстких условиях эксплуатации модуль помещается в clamshell. При этом интерфейсы и светодиодные индикаторы располагаются на панели модуля тыльного ввода/вывода, которая полностью дублирует переднюю панель модуля SVPS-107.
