Модуль SFM-4F10S

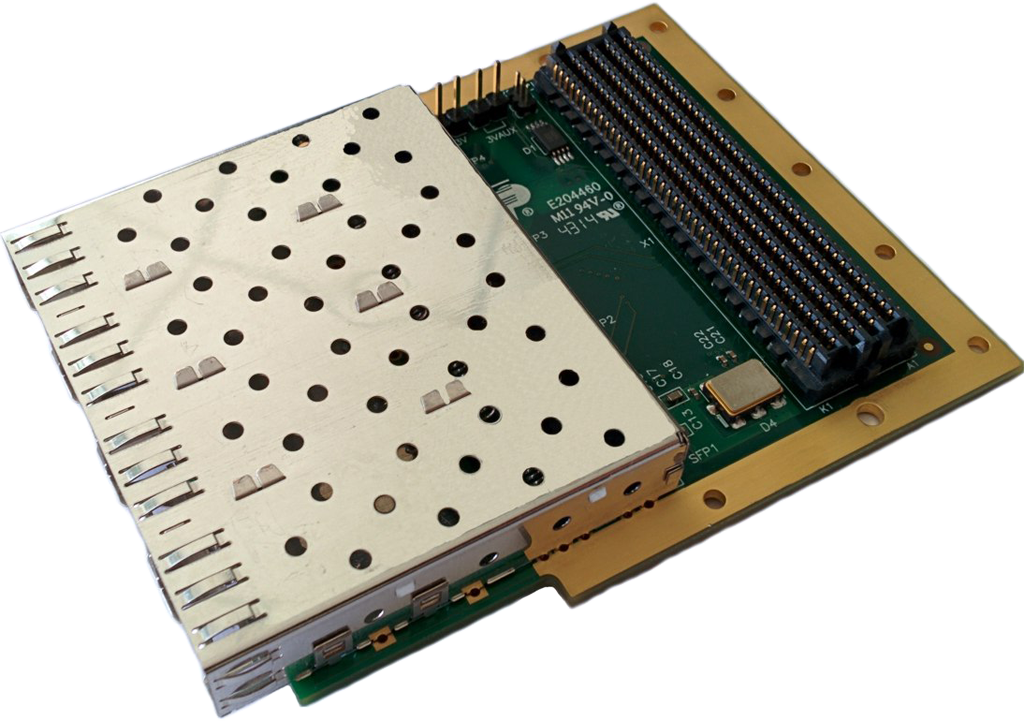

Фотографии модуля

Субмодуль SFM-4F10S

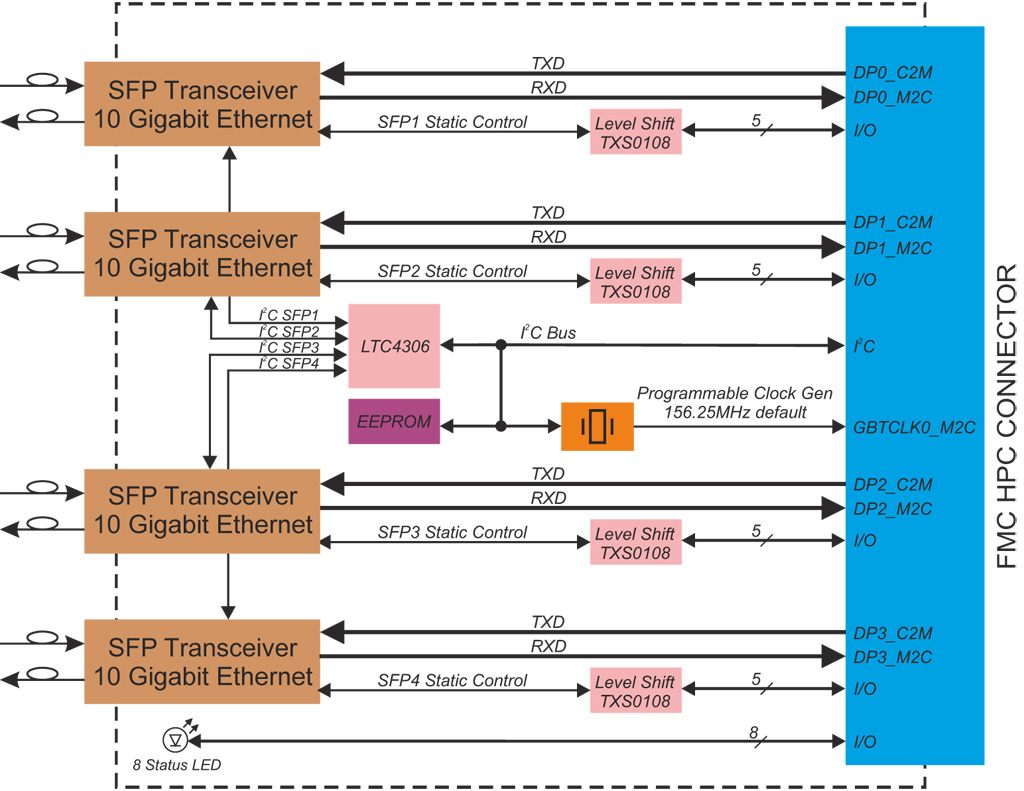

Функциональная блок-схема

Документация

Краткое описание (531.8 Кб)

Основные характеристики

До четырех полнодуплексных каналов ввода/вывода со скоростью до 10 Гбит/с
Поддержка модулей SFP/SFP+ для работы в 10 Gigabit SONET/SDH OC-192, Gigabit Ethernet, 10 Gigabit Ethernet, 10 Gigabit Fiber Channel
Поддержка стандартов SFP: SFF-8431, SFF-8432, SFF-8472
Программируемый по I²C кварцевый генератор на частоту от 10 до 810 МГц
Встроенная EEPROM хранения идентификационной информации IPMI
Форм-фактор FMC одиночной ширины с воздушным, либо кондуктивным охлаждением (вторичный термо-интерфейс)

Описание

Особенности

Применяемые сменные оптические модули стандарта SFP+ позволяют обеспечить дальность связи от 300 м до 10 км (в зависимости от типа используемого волокна — одно-/многомодовое и от длины волны), поддерживают следующие стандарты: IEEE 802.3ae 10GBASE-SR/LR и 10 Gigabit Fibre Channel. Тип комплектуемых модулей SFP+ определяется опциями поставки.

Механический стандарт поддерживаемых модулей SFP+ соответствует SFF-8432, сигнальный стандарт — SFF-8431, стандарт диагностического интерфейса — SFF-8472. Линии управления оптическими модулями доступны c несущего модуля посредством линий ввода/вывода стандарта LVCMOS. Все сигналы управления буферизованы, что позволяет использовать модуль на несущих с любым напряжением VADJ. В дополнение к этому реализован интерфейс I²C к каждому SFP модулю посредством линий I²C FMC. Данные сигналы обеспечивают мониторинг текущего состояния оптических приёмников и лазеров, включая уровень оптической мощности, температуру и статус синхронизации. Для индикации режимов работы для каждого SFP модуля предусмотрены по два пользовательских светодиода, расположенных на передней панели. Назначение светодиодов определяется проектом пользователя.

Интерфейс данных с несущим модулем — четыре последовательных канала (по две пары со скоростью до 10 Гбит/с). На модуле предусмотрена установка программируемого по I²C кварцевого генератора на частоту от 10 до 810 МГц. Генератор предназначен для тактирования гигабитных приёмопередатчиков несущего модуля.

Области применения

Субмодуль SFM-4F10S выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации четырехканального полнодуплексного последовательного интерфейса со скоростью до 10 Гбит/с.

Технические характеристики

SFP модули

Сменные модули стандарта SFP/SFP+:
- оптические Short Wave;
- оптические Long Wave;
- с работой на «медь».

Цифровой интерфейс

Четыре дуплексных канала со скоростью до 10 Гбит/с
Программируемый по I²C опорный генератор 156,25 МГц со стабильностью ±20 ppm (Согласовывается при заказе)
Вывод сигнала опорного тактирования для гигабитных приёмопередатчиков несущего модуля

Сервисные функции

Последовательный интерфейс I²C доступа к SFP+
LVCMOS линии управления модулями SFP+
I²C EEPROM идентификации субмодуля IPMI объёмом 256 кбит, линии A0, A1 соответствуют GA0, GA1
Пользовательские светодиоды индикации статуса SFP+ на передней панели

Соответствие стандартам

IEEE 802.3ae
SFF-8431
SFF-8432
SFF-8472
ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard

Интерфейс FMC

Разъём FMC HPC Samtec 400 контактов
Поддержка межмодульной высоты 10 мм
Ввод/вывод дифференциальных данных через линии DP[0...3]_M2C/C2M FMC
Вывод опорного тактового сигнала 156,25 МГц по линии GBTCLK0_M2C в стандарте LVPECL
Ввод/вывод сигналов управления SFP модулями через линии LA[15:0] FMC
Поддержка шины I²C 3,3 В для SFP+ и EEPROM IPMI
Поддержка сигналов присутствия и географической адресации субмодуля
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки субмодуля
Поддержка напряжения VADJ +1,2–3,3 В

Энергопотребление

Потребляемая мощность FMC модуля: не более 11 Вт
Распределение потребляемой мощности по линиям питания:
- +3,3 В (3P3V FMC): до 1,51 А (5 Вт); (Согласовывается при заказе)
- +3,3 В_AUX (3P3V_AUX FMC): до 0,015 А (0,05 Вт);

Условия эксплуатации

Охлаждение: воздушное или кондуктивное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+85 °С)
Температура хранения: −40...+85 °С
Влажность: 10–85 % без конденсата

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Межмодульная высота: 10 мм
Размеры: 84 × 69 мм
