Основные характеристики

• 32 линии двунаправленного ввода/вывода дифференциальных сигналов M-LVDS TIA/EIA-899 (Тип 2)
• Пропускная способность линии до 200 Мбит/с
• Интерфейс со стороны FMC: LVTTL/LVCMOS с сигнальными уровнями VADJ от +1,2 В до +3,6 В
• Внешний разъём VHDCI-68/SCSI-V
• Поддержка исполнения с разъёмом FMC LPC
• Индустриальный температурный диапазон работы −40...+85 °С
• Форм-фактор FMC одиночной ширины с воздушным охлаждением, стыковочной высотой 10 мм и областями 1 и 2

Описание

Особенности

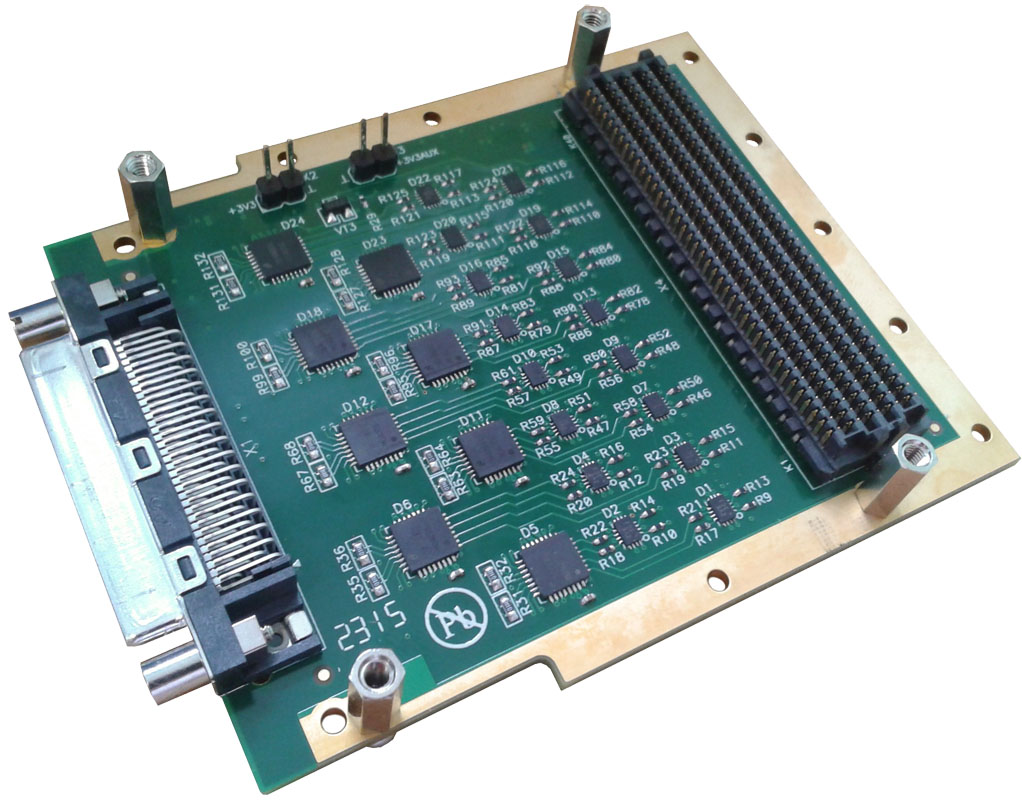

Субмодуль SFM-MLVDS выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации взаимодействия несущего модуля с периферийными устройствами посредством 32-х каналов стандарта M-LVDS с пропускной способностью в линии до 200 Мбит/с (тактовая частота до 100 МГц).

В качестве приёмопередатчиков сигналов M-LVDS использованы микросхемы SN65MLVD206 производства компании Texas Instruments (TI), обеспечивающие совместимость по стандарту TIA/EIA-899 с приёмниками по типу 2.

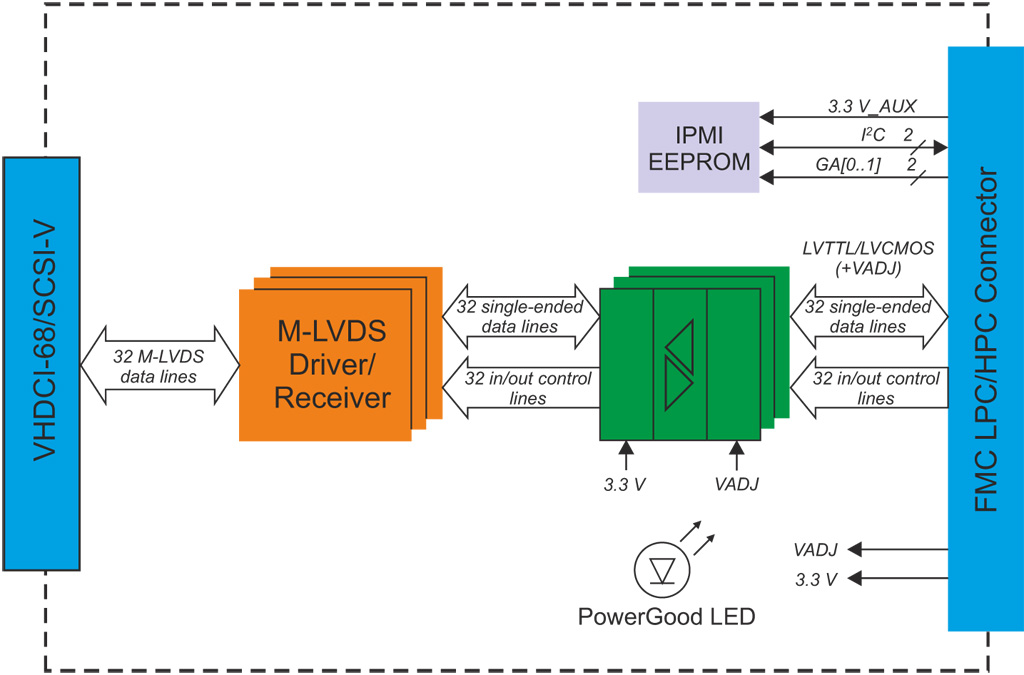

На субмодуле организовано побитное переключение направления передачи линии, все линии управления доступны через разъём FMC, равно, как и линии данных, в стандарте LVTTL/LVCMOS с сигнальным окружением, определяемым уровнем на линии питания VADJ (от +1,2 В до +3,6 В).

В качестве разъёма ввода/вывода сигналов M-LVDS использован разъём VHDCI-68/SCSI-V, совместимый по типу с Honda HDRA-EC68LFDT-SL+.

Первичные питающие напряжения субмодуля: +3,3 В, VADJ (+1,2...+3,6 В) и +3,3 V_AUX, предельная мощность потребления не превышает 3,7 Вт.

На субмодуле предусмотрена энергонезависимая память EEPROM хранения идентификационных данных IPMI.

Области применения

Основное предназначение субмодуля: индустриальные системы управления и коммуникаций, приёма/передачи телеметрической информации с организацией обмена как точка-точка, так и многоточечным доступом.
