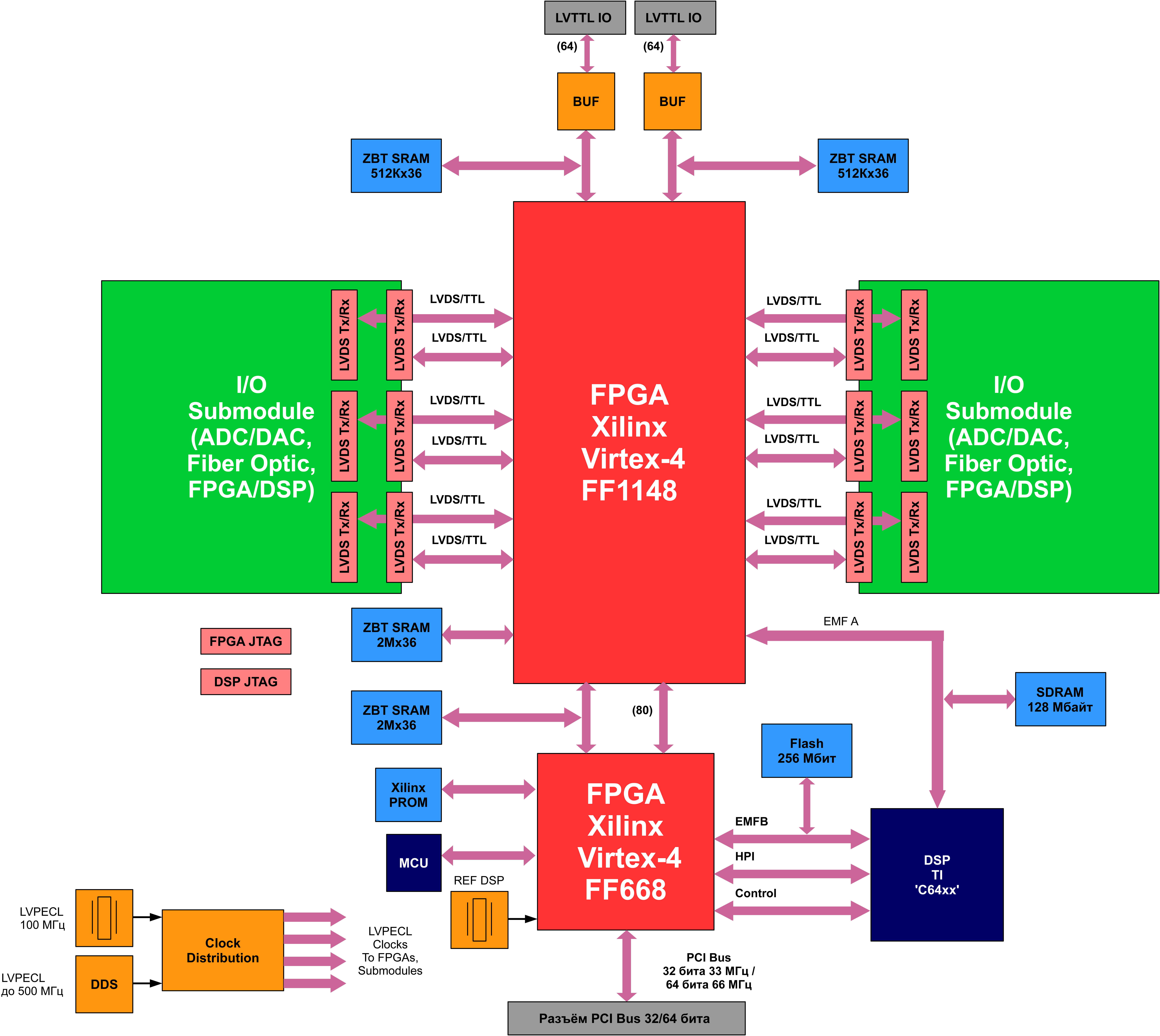

Основные характеристики

• Поддержка PCI 2.2 33/66 МГц 32/64 бита, Master/Slave, 3,3 В
• Основная FPGA Xilinx серии Virtex-4 в корпусе FF1148
• Интерфейсная FPGA Xilinx серии Virtex-4 в корпусе FF1148
• Высокопроизводительный DSP Texas Instruments (TI) TMS320C64xx в корпусе BGA532
• Объём внешнего SDRAM на 64-разрядной шине EMIFA DSP — 128 Мбайт (2 Мбайта × 64)
• Четыре банка ZBT SRAM (два по 64 кбайта × 36 и два по 512 кбайта × 36) 200 МГц с доступом из основной FPGA
• Два встроенных опорных генератора (60, 100 МГц), синтезатор частоты до 500 МГц
• Число линий ввода/вывода на каждый из субмодулей: 56 пар LVDS 500 МГц, либо 112 линий LVTTL 150 МГц

Описание

Особенности

Модуль цифровой обработки сигналов TS-PCI сочетает производительность FPGA фирмы Xilinx семейства Virtex-4 и гибкость DSP фирмы TI TMS320C64xx, что позволяет эффективно реализовывать и применять весь спектр алгоритмов обработки цифровых сигналов.

Преимущества

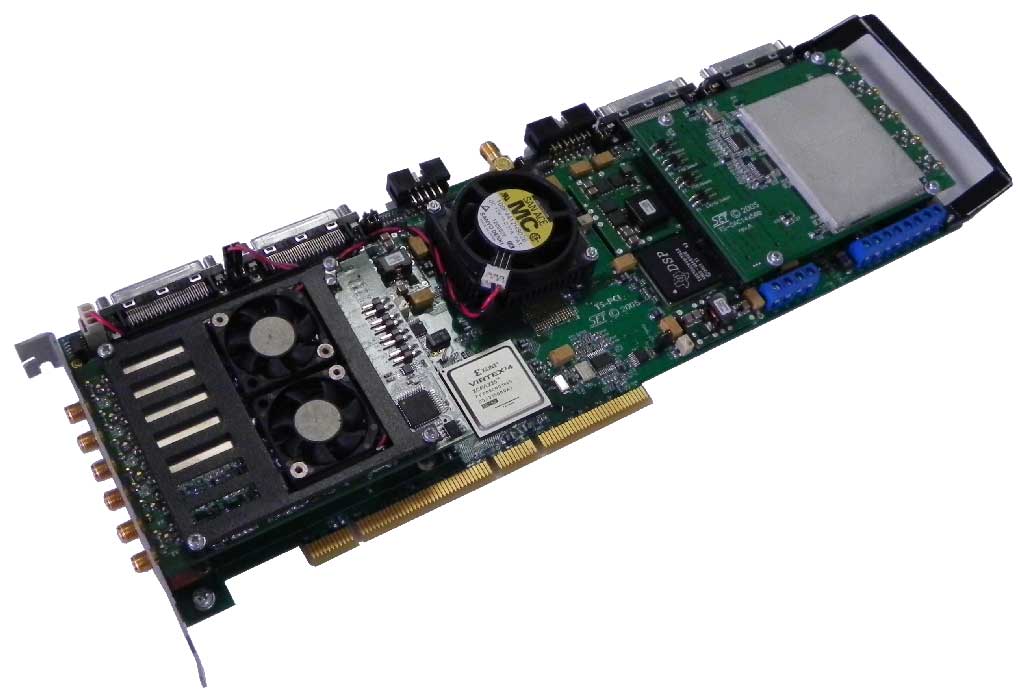

Конструктивно модуль выполнен в виде платы стандарта Full PCI 64 бита. Поддержка стандарта PCI версии 2.2.

Встроенный микроконтроллер позволяет производить мониторинг следующих параметров: температуры обеих FPGA и окружающей среды, питающих напряжений, в том числе ядер FPGA и DSP и тока потребления ядер FPGA и DSP.

Области применения

Модуль цифровой обработки сигналов TS-PCI разработан для приложений, предъявляющих высокие требования к производительности в задачах цифрового сигнального процессора.

Модуль может применяться при решении следующих задач: цифровой радиоприём, радиолокация, специальный анализ.
