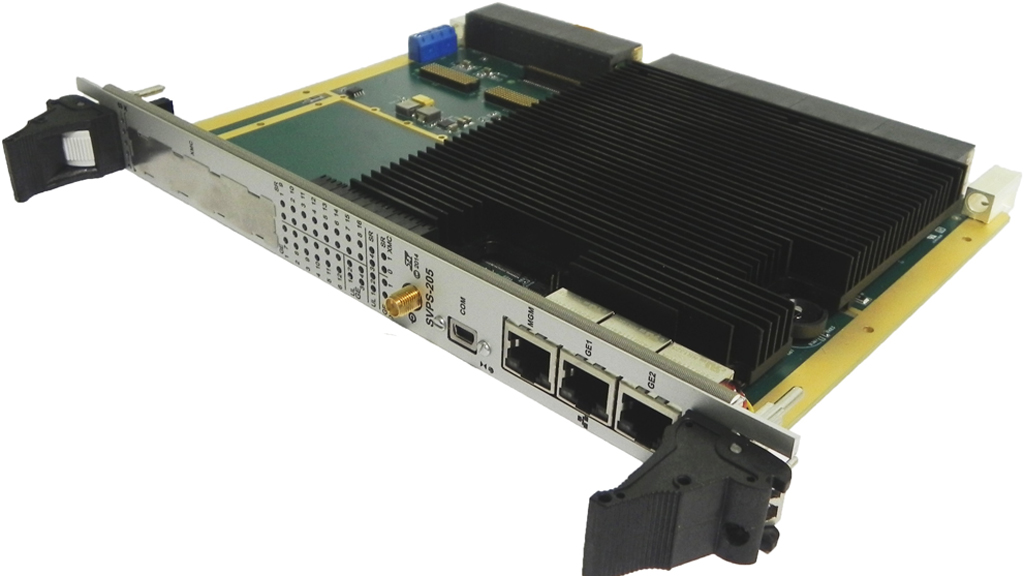

Основные характеристики

• Неблокируемый неуправляемый коммутатор Gigabit Ethernet
• Неуправляемый сдвоенный коммутатор SRIO 2.1. Статическая таблица маршрутизации. Назначение ID в соответствии с номером слота и DataPlane
• Модуль форм-фактора VPX 6U, соответствующий стандартам: ANSI/VITA 46.0-2013 (воздушное охлаждение) и ANSI/VITA 65-2010 (R2012)
• Перестраиваемый профиль: MOD6-SWH–16U20F-12.4.2-3, поддержка 16 модулей VPX 6U
• Поддержка модуля XMC с интерфейсом SRIO (два канала x4) на разъёме XMC J15 и опциональных 2-х каналов Gigabit Ethernet на разъеме XMC J16
• Мониторинг напряжений, токов и температур на модуле и управление коммутаторами посредством микроконтроллера ARM по виртуальному COM-порту (USB/RS-232)
• Генерация системных тактовых сигналов REF_CLK (25 МГц) и AUX_CLK (от внешнего источника положительной полярности с амплитудой от 0,4 до 5 В и частотой до 100 МГц или от часов реального времени (RTC))
• Светодиодная индикация рабочих режимов модуля и состояний внешних соединений Gigabit Ethernet и SRIO
• Возможность использования совместно с модулем тыльного ввода/вывода SVR-108, добавляющим один канал 10/100/1000BASE-T и восемь каналов 1000BASE-X/SGMII посредством дополнительного коммутатора Gigabit Ethernet связанного с коммутатором Gigabit Ethernet на модуле SVPS-205 по двум каналам SGMII
• Возможность использования совместно с модулем SXM-115 с двумя проводными интерфейсами шириной x4 для подключения внешних устройств SRIO

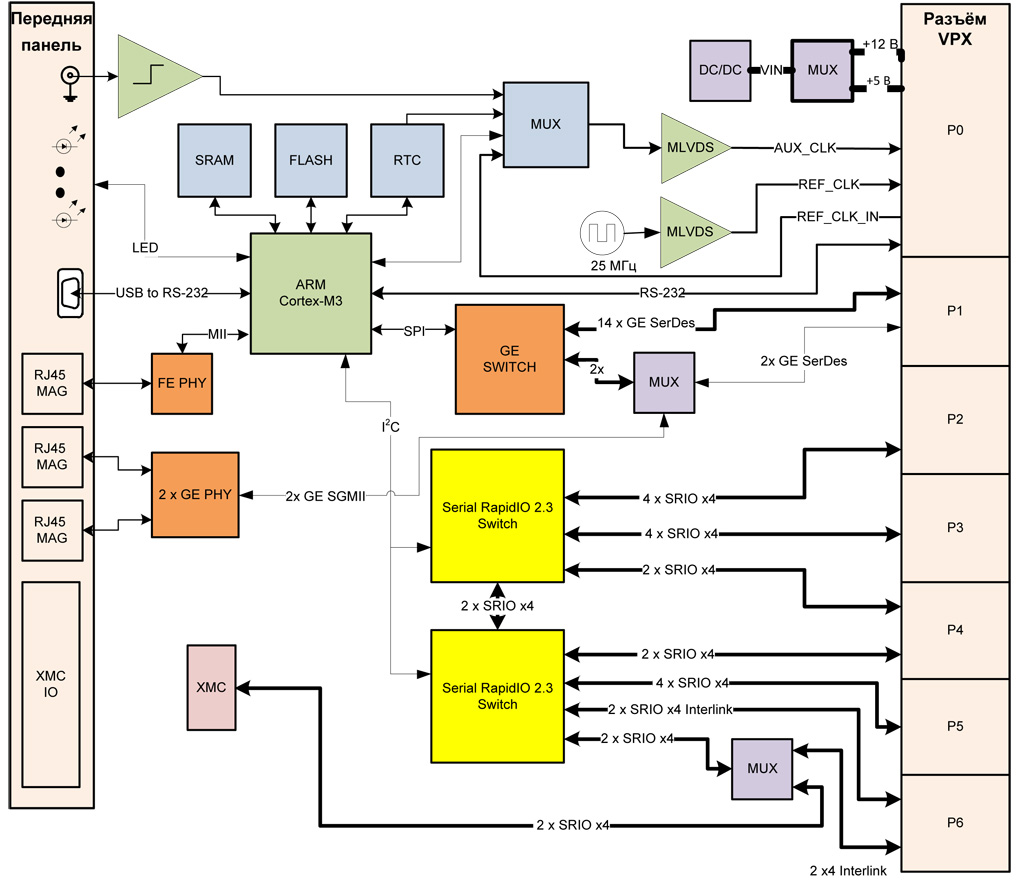

Описание

Особенности

Неблокируемый управляемый коммутатор Gigabit Ethernet осуществляет коммутацию до 16 каналов (1000BASE-X) модулей VPX, установленных в крейте. Состояние соединений отображается светодиодными индикаторами на передней панели. Внешние устройства с интерфейсом 10/100/1000BASE-T могут подключаться к разъёмам на передней панели (два канала) или к разъёму P2 VPX (количество каналов определяется профилем объединительной платы).

Коммутатор SRIO 2.3 осуществляет коммутацию до 20 каналов SRIO 2.3 x4/x2/x1 модулей VPX, установленных в крейте. На разъём XMC модуля выведены два интерфейса SRIO x4. Состояние соединений отображается светодиодными индикаторами на передней панели.

Управление коммутаторами и мониторинг температур, напряжений и токов модуля осуществляется системой на базе высокоскоростного микроконтроллера ARM. Связь с микроконтроллером осуществляется через разъём Mini-USB на передней панели по виртуальному интерфейсу RS-232 через USB на передней панели или с разъёма VPX по тому же интерфейсу.

Модуль формирует два тактовых сигнала согласно спецификации VPX: REF_CLK — частотой 25 МГц и AUX_CLK, который может поступать, либо от внешнего источника через разъём на передней панели или разъём VPX P0, либо от высокостабильного генератора, частотой 1 МГц.

Модуль поддерживает автоматический выбор напряжения питания +5/+12 В, а для питания системы мониторинга и управления использует либо напряжение +3,3 В_AUX, либо формирует это напряжение из +5 В или +12 В.

Области применения

Коммутатор SVPS-205 предназначен для использования в системах с архитектурой OpenVPX 6U в качестве устройства коммутации высокоскоростных каналов Gigabit Ethernet и SRIO 2.3, связывающих модули VPX между собой на объединительной плате, а также центрального устройства для мониторинга и управления системой.
