Стандарт VPX был разработан в 2007 году консорциумом VITA как замена стандарту VME в проектировании высоконадежных высокопроизводительных систем. Использование конструктива Евромеханика совместно с применением высокоскоростных линий передачи данных (до 10 Гбит/c по одной линии) и современных стандартов высокоскоростной передачи данных (PCI Express, Serial RapidIO, InfiniBand, 10 Gigabit Ethernet, Gigabit Ethernet) позволило создавать высокоэффективные масштабируемые вычислительные системы.

Системы разработки представляют собой открытые системные платформы, устанавливаемые на рабочий стол оператора и позволяющие производить тестирование и отладку разрабатываемого программного обеспечения непосредственно на аппаратной части, что обеспечивает гибкость и простоту. Система разработки позволяет получить свободный доступ к любому из функциональных модулей для работы с его программным обеспечением.

Система разработки позволяет работать с объединительными платами одного из форм-факторов VPX 3U или VPX 6U. Количество слотов для установки как функциональных модулей, так и системных коммутаторов варьируется в зависимости от топологии установленной объединительной платы.

Наши решения отличаются оптимальными массогабаритными характеристиками и энергопотреблением, способны работать в коммерческом диапазоне рабочих температур от 0°С до +50°С.

Нашей компанией производятся следующие системы разработки:


Фильтр

Стандарт:
Форм-фактор:
Класс:
Тип охлаждения:


Название Описание / особенности

SET-SDKIT-PRM-VPX3U

Платформа разработкиПромышленный ПК19" Rackmount 2UВоздушное охлаждение

Фотографии

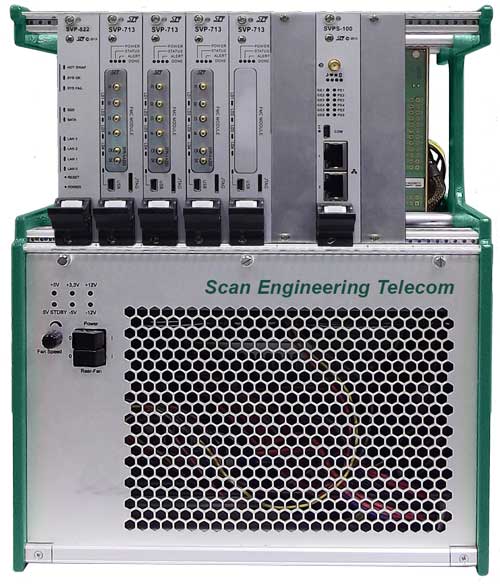

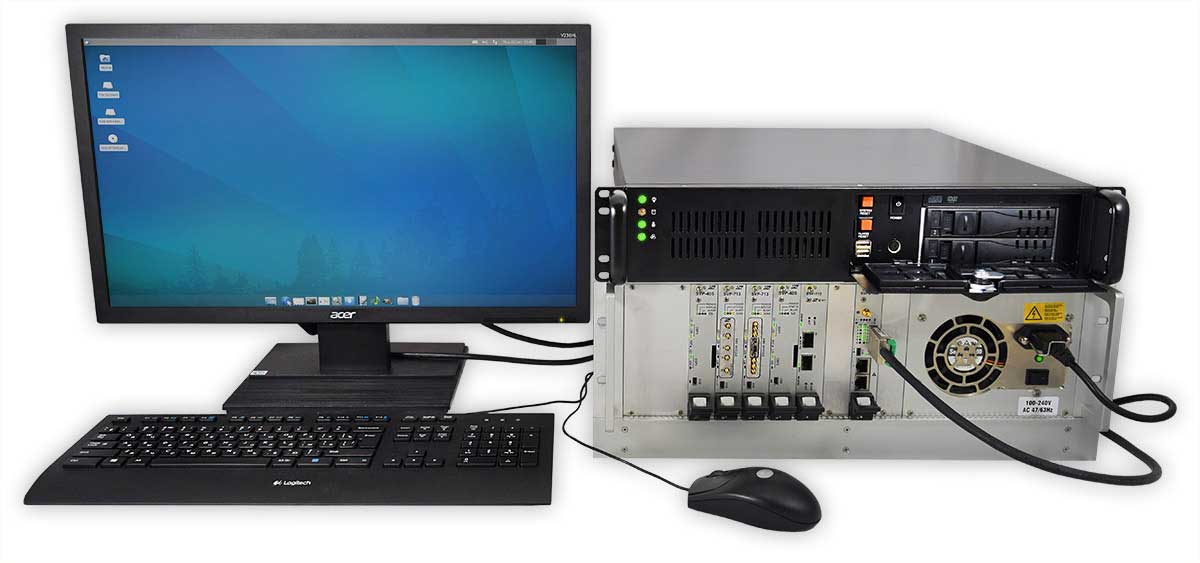

Внешний вид системы разработки

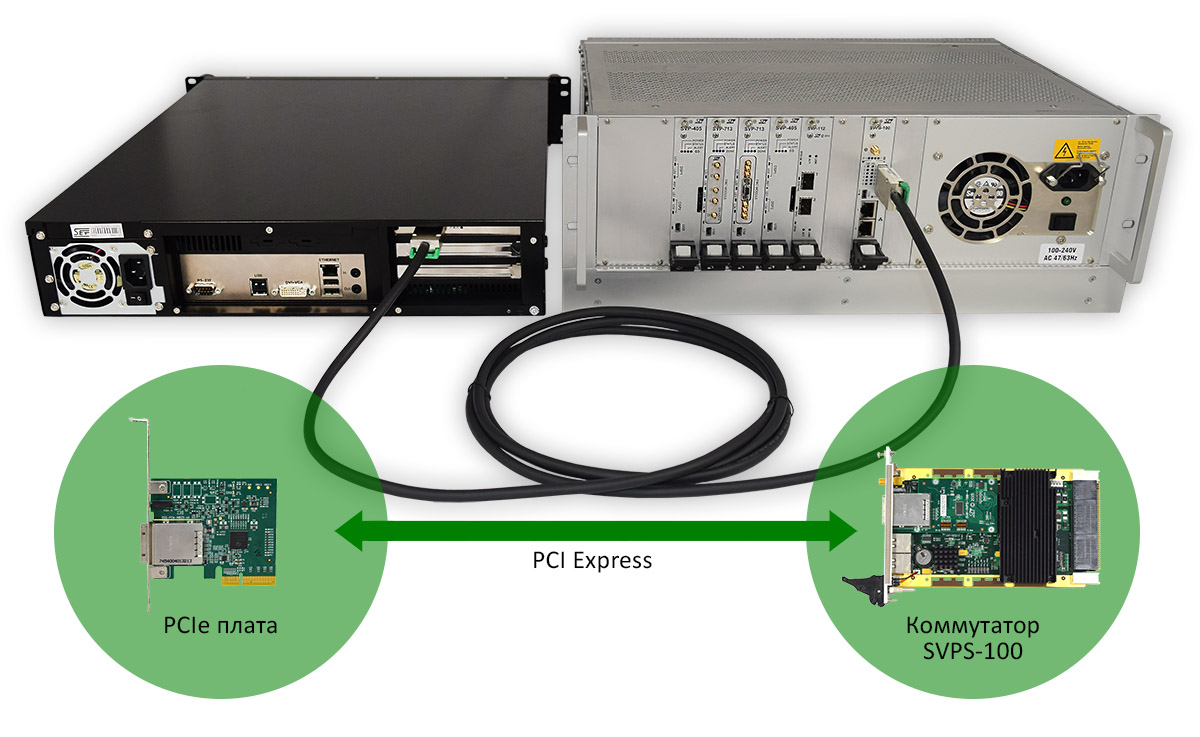

Соединение платформы системной VPX3U с блоком микропроцессора в корпусе высотой 2U по PCI Express

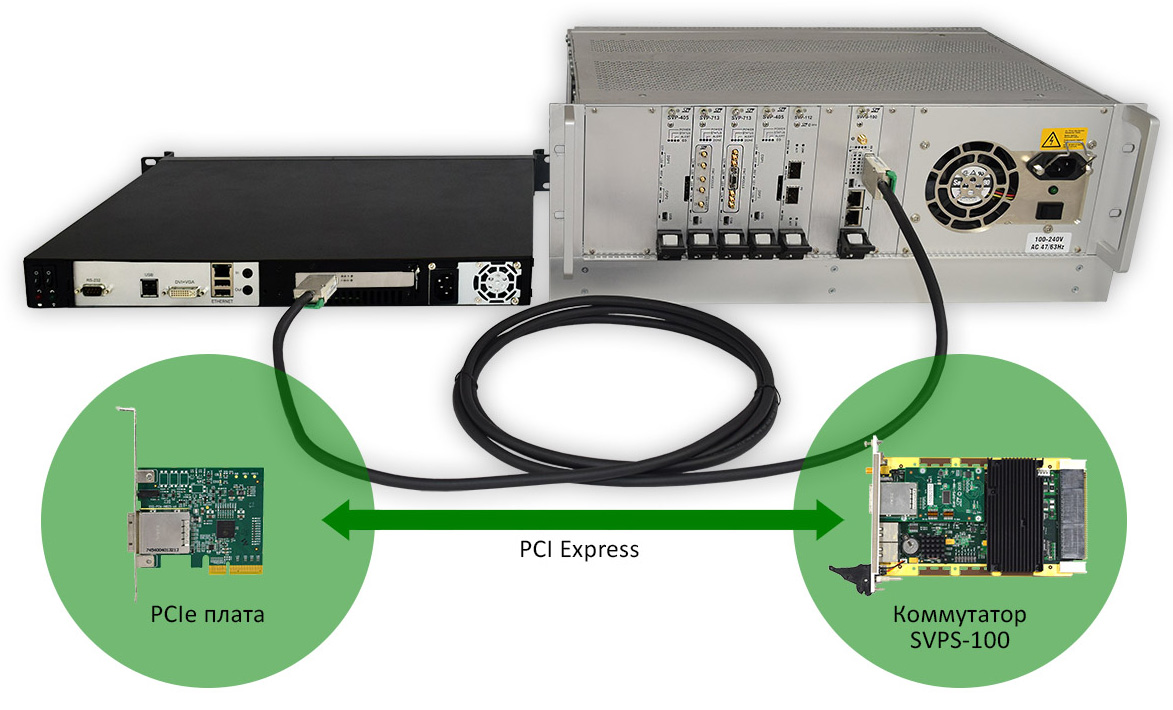

Соединение платформы системной VPX3U с блоком микропроцессора в корпусе высотой 1U по PCI Express

Особенности

  • Система разработки «SET-SDKIT-PRM-VPX3U» позволяет использовать возможности современных микропроцессоров «Эльбрус-4С» российского производства в сочетании с аппаратными комплексами VPX производства ЗАО «Скан Инжиниринг Телеком»
  • Эффективное решение для создания прикладного программного обеспечения, работающего под управлением микропроцессора «Эльбрус-4С» за счет легкого переноса на разрабатываемый целевой модуль стандарта VPX
  • Высокоскоростное соединение PCIe 2.0 между блоком микропроцессора «Эльбрус-4С» и набором модулей в конструктиве VPX
  • В качестве периферийных модулей VPX могут выступать модули FPGA, модули DSP, модули коммуникационные
  • Обеспечение необходимым набором базового ПО, дополнительно может быть разработано и поставлено системообразующее ПО
  • Система разработки может поставляться с одной из следующих ОС реального времени «Эльбрус», «Нейтрино» (КПДА.10964-01), ЗОСРВ «QNX» (КПДА.00002-01)
  • В случае поставки с ЗОСРВ «Нейтрино» (КПДА.10964-01) обеспечивается максимальная интеграция ПО модулей VPX, разработанных ЗАО «Скан Инжиниринг Телеком», c комплектом разработчика для платформы «Нейтрино-Эльбрус»
  • Блок микропроцессора «Эльбрус-4С» может быть поставлен в двух вариантах исполнения высотой 1U и 2U для установки в стойку 19"

Документация

Краткое описание (1.5 Мб)

SET-SDKIT-PRM

Платформа разработкиПромышленный ПК19" Rackmount/DesktopВоздушное охлаждение

Фотографии

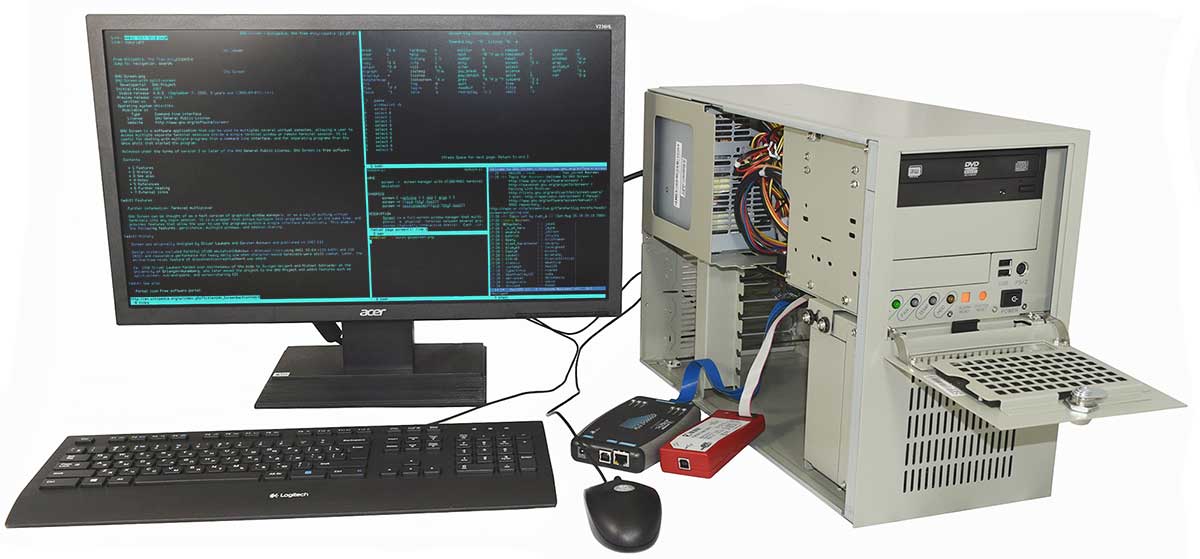

Внешний вид системы разработки

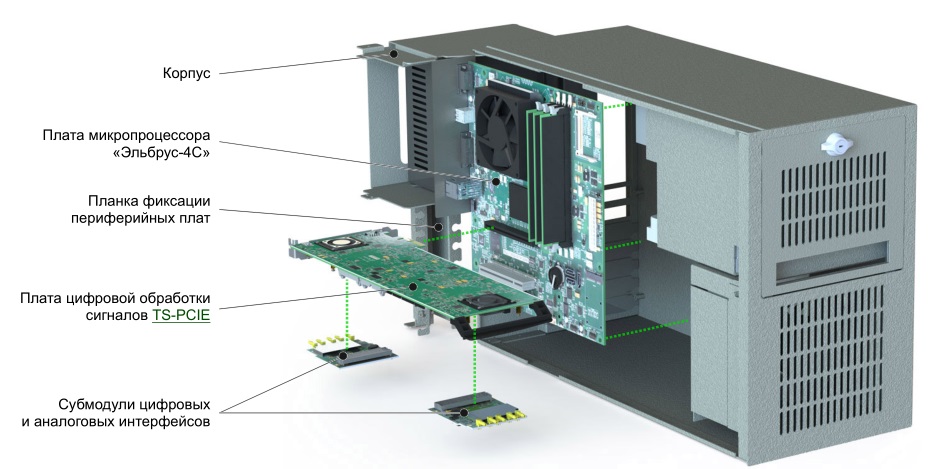

Вариант «Desktop»

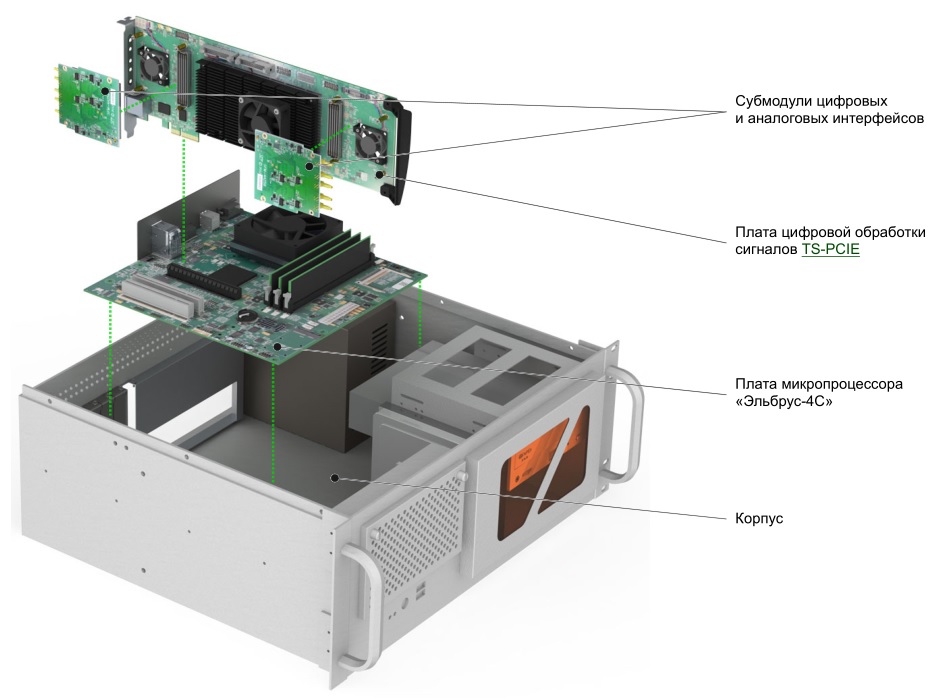

Вариант «Rackmount»

Особенности

  • Система разработки «SET-SDKIT-PRM» предназначена для проектирования систем на базе современных микропроцессоров «Эльбрус-4С», российского производства, в сочетании с платами FPGA и DSP-процессоров производства ЗАО «Скан Инжиниринг Телеком»
  • В компактном корпусе системы сочетаются возможности следующих модулей: микропроцессора общего назначения, FPGA, DSP и набора субмодулей, что позволяет разрабатывать комплексы широкого спектра применения: цифровая обработка сигналов, обработка и анализ потоков данных, цифровые коммуникации, комплексы цифровой радиосвязи и т. д.
  • Эффективное решение для разработки, позволяющее разработанные проекты FPGA Kintex-7, приложения исполняемые на процессоре общего назначения, программное обеспечение FPGA и DSP, адаптировать к использованию на целевых комплексах производства ЗАО «Скан Инжиниринг Телеком» в форм-факторах VPX или MicroTCA
  • В качестве периферийных плат используются платы: TS-PCIE с FPGA Xilinx Kintex-7 и DSP ТMS320C6670 Texas Instruments
  • Широкий набор субмодулей FMC производства ЗАО «Скан Инжиниринг Телеком», с набором микросхем аналого-цифровой обработки, коммуникационных интерфейсов, радиоинтерфейсов
  • Комплект поставки включает набор базового ПО для проверки взаимодействия микропроцессора «Эльбрус-4С», FPGA и DSP
  • Поддержка системообразующего программного обеспечения SETFabric-Stream PE (обеспечивает межмодульное взаимодействие с высокоскоростной потоковой передачей данных)
  • Система разработки может поставляться с ОС реального времени «Эльбрус» или ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • В случае поставки с ЗОСРВ «Нейтрино» (КПДА.10964-01) обеспечивается максимальная интеграция ПО TS-PCIE c комплектом разработчика для платформы «Нейтрино-Эльбрус»
  • Вывод необходимого набора дополнительных опциональных интерфейсов от платы TS-PCIE и платы микропроцессора «Эльбрус-4C»
  • Гибкая комплектация необходимым набором накопителей (HDD, mSATA SSD и CompactFlash)
  • Возможность создания целевого комплекса сбора и обработки сигналов, цифровых коммуникаций на базе системы разработки при минимальных затратах времени и ресурсов

Документация

Краткое описание (1.7 Мб)

SET-SDKIT-VPX3U

Платформа разработкиVPX 3UВоздушное охлаждение

Фотографии

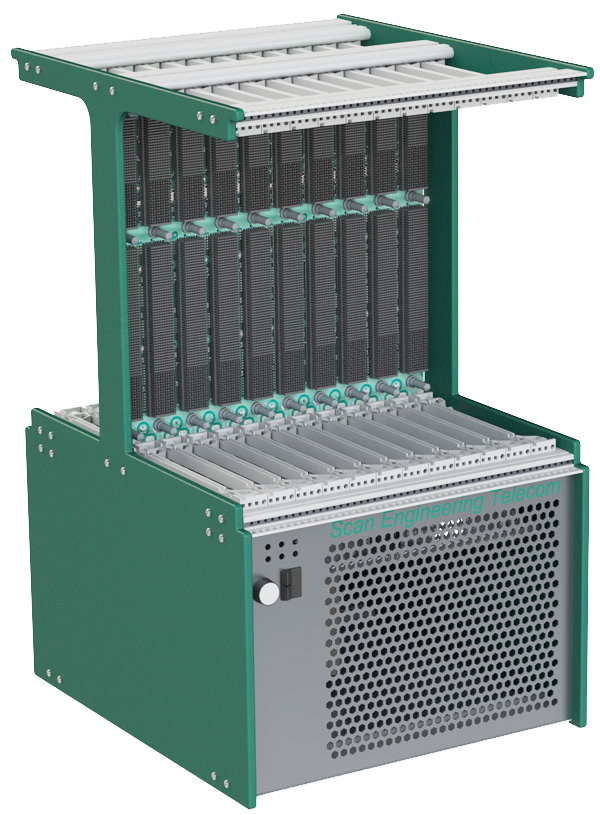

Внешний вид системы разработки

Особенности

  • Соответствует стандартам: ANSI/VITA 46.0-2013 VPX Base Standard (воздушное охлаждение), ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX (кондуктивное охлаждение) и ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • Установка до 10 функциональных модулей стандарта VPX и модулей тыльного ввода/вывода RTM (определяется топологией установленной объединительной платы)
  • До двух системных коммутаторов VPX: SVPS-100 (PCIe), SVPS-105 (SRIO), SVPS-107 (PCIe) или SVPS-111 (PCIe)
  • Организация связей между модулями по PCIe или SRIO (в зависимости от модели установленного коммутатора) и Gigabit Ethernet
  • Возможность замены стандартных направляющих на переходные плиты для установки модулей VPX высотой 3U в корпусе clamshell, рассчитанных под кондуктивное охлаждение
  • Установка одного модуля питания стандарта ATX мощностью до 600 Вт
  • Открытая конструкция системы разработки облегчает доступ к устанавливаемым модулям и объединительной плате, что упрощает процесс отладки и тестирования
  • В состав системы разработки помимо крейта (источник питания, объединительная плата и корпус) может входить набор модулей и ПО
  • Поддержка операционных систем (ОС) семейств Windows (в т. ч. Windows Embedded Standard 7/8.1), Linux (в т. ч. Astra Linux Special Edition) и QNX (в т. ч. ЗОСРВ «Нейтрино» (КПДА.10964-01))
  • Возможность выборочного отключения и регулировки скорости вращения вентиляторов для создания оптимального соотношения интенсивности охлаждения модулей и шума

Документация

Краткое описание (1.8 Мб)

SET-SDKIT-VPX6U

Платформа разработкиVPX 6UВоздушное охлаждение

Фотографии

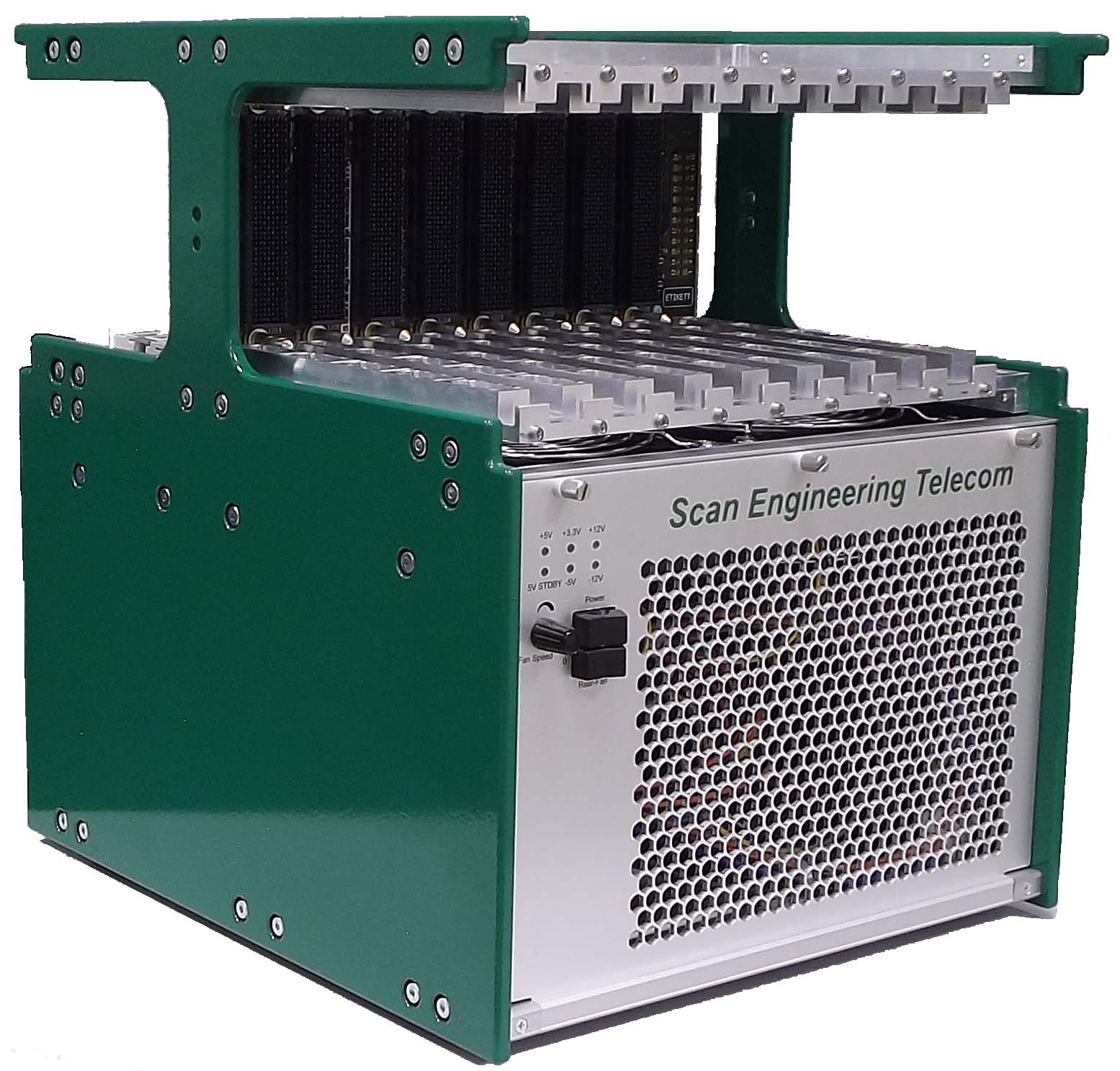

Внешний вид системы разработки

Особенности

  • Соответствует стандартам: ANSI/VITA 46.0-2013 VPX Base Standard (воздушное охлаждение), ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX (кондуктивное охлаждение) и ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • Установка до 14 функциональных модулей стандарта VPX, модулей тыльного ввода/вывода RTM (определяется топологией установленной объединительной платы)
  • До двух системных коммутаторов VPX: SVPS-200, SVPS-201 (PCIe) или SVPS-205 (SRIO)
  • Организация связей между модулями по PCIe или SRIO (в зависимости от модели установленного коммутатора) и Gigabit Ethernet
  • Возможность замены стандартных алюминиевых направляющих
  • Установка одного модуля питания стандарта ATX мощностью до 600 Вт и шириной: 34 или 50HP
  • Открытая конструкция системы разработки облегчает доступ к устанавливаемым модулям и объединительной плате, что упрощает процесс отладки и тестирования
  • В состав системы разработки помимо крейта (источник питания, объединительная плата и корпус) может входить набор модулей и ПО
  • Системы разработки могут поставляться с ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Возможность выборочного отключения и регулировки скорости вращения вентиляторов для создания оптимального соотношения интенсивности охлаждения модулей и шума

Документация

Краткое описание (2 Мб)
