Модуль SFM-2F10G

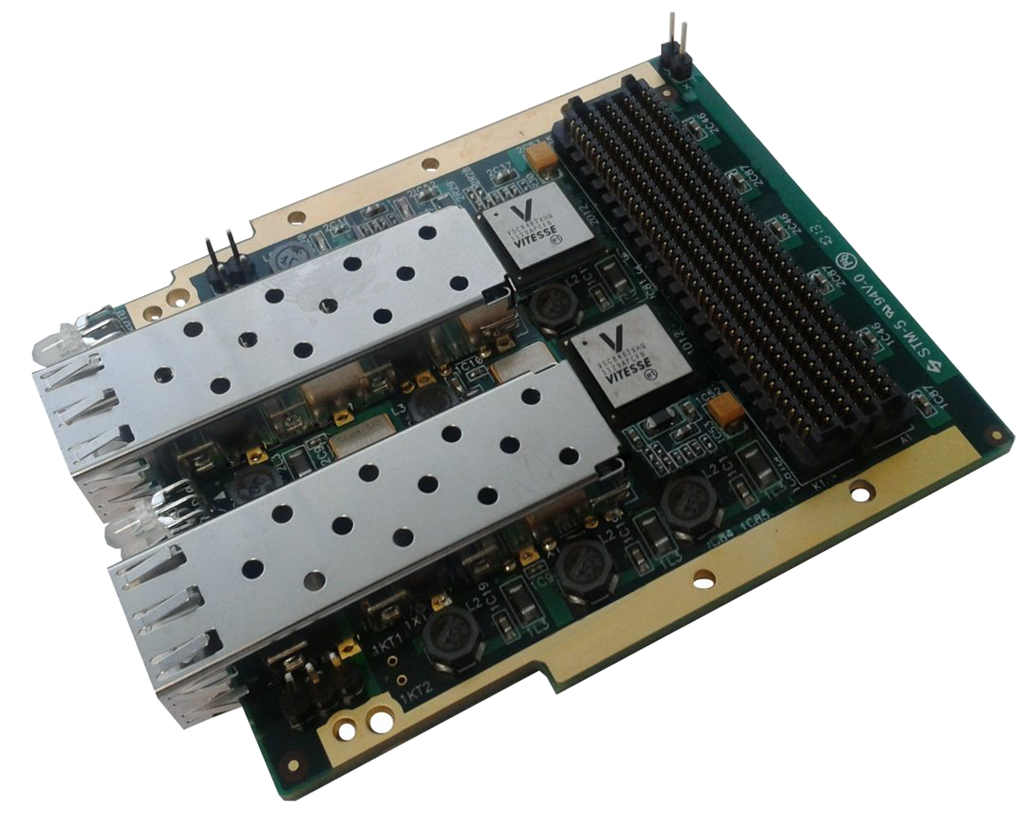

Фотографии модуля

Субмодуль SFM-2F10G

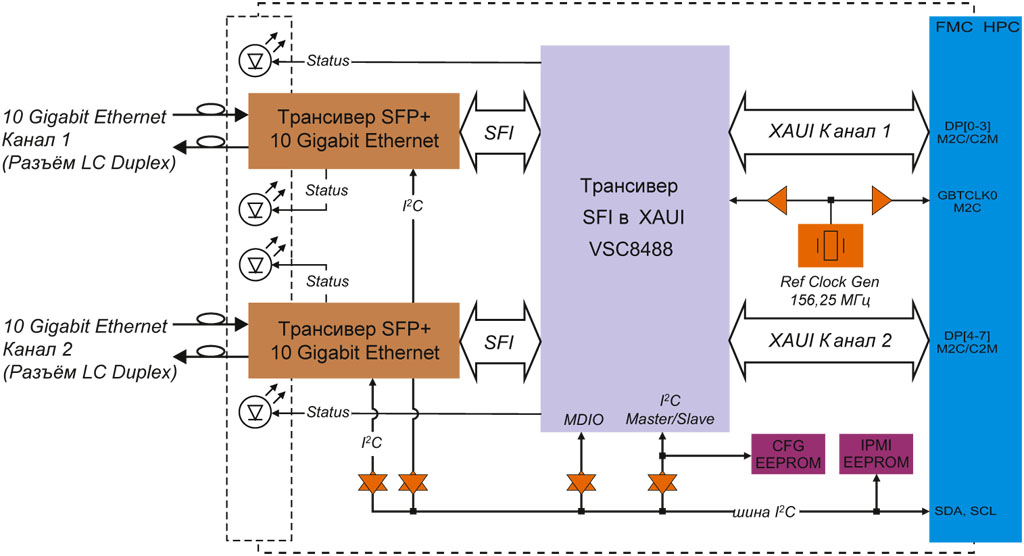

Функциональная блок-схема

Документация

Краткое описание (2.3 Мб)

Основные характеристики

Два полнодуплексных оптических канала 10 Gigabit Ethernet
Поддержка модулей SFP+ в стандарте IEEE 802.3ae 10GBASE-SR/LR
Поддержка длин волн 850 и 1310 нм (дальность связи 300 м и 10 км)
Двухканальный интерфейс XAUI 4 × 3,125 Гбит/с со стороны FMC
Поддержка стандартов SFP+: SFF-8431, SFF-8432, SFF-8472
Встроенные режимы диагностики с управлением по I²C, включая цифровые петли, паттерн-генераторы, узлы верификации паттернов
Форм-фактор FMC одиночной ширины с воздушным охлаждением

Описание

Особенности

Субмодуль SFM-2F10G выполнен в соответствии со стандартом ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard и предназначен для использования в составе несущих модулей стандартов: AdvancedMC, VPX, PCI/PCIe, CompactPCI для организации двухканального полнодуплексного оптического интерфейса 10 Gigabit Ethernet со скоростью 10,3 Гбит/с.

Механический стандарт поддерживаемых модулей SFP+ соответствует SFF-8432, сигнальный стандарт — SFF-8431, стандарт диагностического интерфейса — SFF-8472. Линии управления оптическими модулями доступны c несущего модуля посредством интерфейса I²C FMC, обеспечивая мониторинг текущего состояния оптических приемников и лазеров, включая уровень оптической мощности, температуру и статус синхронизации. Ряд состояний синхронизации индицируется посредством светодиодов передней панели модуля.

Поддерживаются шесть диагностических режимов цифровых петель, как со стороны интерфейса XAUI, так и со стороны модулей SFP+, что вкупе с тремя встроенными паттерн-генераторами и узлами их верификации существенно облегчает проверку целостности каналов приема/передачи данных. Управление включением/выключением режимов, а также полная конфигурация микросхемы VSC8488 реализовано посредством интерфейса I²C FMC.

Высокая производительность

Применяемые сменные оптические модули стандарта SFP+ позволяют обеспечить дальность связи от 300 м до 10 км (в зависимости от одно-/многомодовости и длины волны), обеспечив поддержку стандарта IEEE 802.3ae 10GBASE-SR/LR интерфейса 10 Gigabit Ethernet. Тип комплектуемых модулей SFP+ определяется опциями поставки.

Интерфейс данных с несущим модулем — два канала XAUI (по четыре дуплексных пары 3,125 Гбит/с с поддержкой кодирования/декодирования 8b/10b) обеспечивается применением двухканальной микросхемы преобразования SFI-XAUI VSC8488 производства компании Vitesse. Микросхема содержит в себе два полностью законченных приёмо-передающих тракта с приёмными узлами: входным усилителем, эквалайзером, схемой восстановления тактового сигнала 10 Gigabit Ethernet, десериалайзером в 64 разряда, узлом полиноминального дескремблирования, декодером 64b/66b, FIFO, узлом преобразования 8b/10b и сериалайзером в четырехпроводный интерфейс XAUI и функционально обратимыми передающими узлами, включая схему умножения опорного тактового сигнала. Источник сигналов тактирования микросхемы — опорный кварцевый генератор с номиналом частоты 156,25 МГц.

Области применения

Основное предназначение субмодуля: организация двухканального полнодуплексного интерфейса стандарта 10GBASE-SR/LR, во вновь создаваемых и существующих системах для телекоммуникационных, промышленных и военных применений.

Технические характеристики

Оптический интерфейс

Два полнодуплексных оптических канала 10 Gigabit Ethernet
Сменные оптические модули стандарта SFP+
Оптические разъёмы LC-типа
Поддержка 10 Gigabit Ethernet IEEE 802.3ae (10GBASE-SR/LR)
Чувствительность приёмника/дальность (OMA): (Согласовывается при заказе)
- 11,1 дБ/300 м (850 нм, многомодовое волокно);
- 10,3 дБ/10 км (1310 нм, одномодовое волокно).
Мощность передатчика, усредненная: (Согласовывается при заказе)
- 850 нм: −5...−1 дБм;
- 1310 нм: −6...−1 дБм.

Цифровой интерфейс

Микросхема приемопередатчика VSC8488 Vitesse
Два канала XAUI 4 × 3,125 Гбит/с (8b/10b)
Встроенный опорный генератор 156,25 МГц
Вывод сигнала опорного тактирования для гигабитных приёмопередатчиков несущего модуля

Сервисные функции

Последовательный интерфейс I²C доступа к SFP+ и VSC8488
Поддержка шести диагностических режимов внутренней петли VSC8488
Три встроенных паттерн-генератора с узлами проверки паттернов
I²C EEPROM первоначальной конфигурации VSC8488
I²C EEPROM идентификации субмодуля IPMI объёмом 256 кбит, линии A0, A1 соответствуют GA0, GA1
Супервизоры контроля нижнего порога вторичных напряжений питания
Светодиоды индикации статуса SFP+ и VSC8488 на передней панели

Соответствие стандартам

ANSI/VITA 57.1-2008 FPGA Mezzanine Card (FMC) Standard
IEEE 802.3ae (10GBASE-SR/LR)
SFF-8431
SFF-8432
SFF-8472

Интерфейс FMC

Разъём FMC HPC Samtec 400 контактов
Поддержка межмодульной высоты 10 мм
Ввод/вывод дифференциальных данных XAUI канала 1 через линии DP[0...3]_M2C/C2M FMC
Ввод/вывод дифференциальных данных XAUI канала 2 через линии DP[4...7]_M2C/C2M FMC
Встроенные ёмкости гальванической развязки по линиям XAUI
Вывод опорного тактового сигнала 156,25 МГц по линии GBTCLK0_M2C в стандарте LVDS
Поддержка шины I²C 3,3 В для SFP, VSC8488 и EEPROM IPMI (микросхема AD5280)
Поддержка сигналов присутствия и географической адресации субмодуля
Соответствие спецификации FMC по требованиям к питающим напряжениям и токам нагрузки
Подача напряжения по линии VADJ не требуется
Генерация сигнала PG_M2C стабильности вторичных питающих напряжений

Энергопотребление

Потребляемая мощность FMC модуля: не более 7 Вт (Согласовывается при заказе)
Распределение потребляемой мощности по линиям питания:
- +12 В (12P0V FMC): до 0,29 А (3,5 Вт);
- +3,3 В (3P3V FMC): до 0,91 А (3 Вт);
- +3,3 В (3P3V_AUX FMC): до 0,015 А (0,05 Вт).

Условия эксплуатации

Охлаждение: воздушное
Диапазон рабочих температур: коммерческий (0...+50 °С) и индустриальный (−40...+70 °С)
Температура хранения: −40...+85 °С
Влажность: 10–85 % без конденсата

Размеры

Форм-фактор: FMC одиночной ширины c задействованием областей 1–3
Межмодульная высота: 10 мм
Размеры: 84 × 69 мм
