Основные характеристики

• Поддержка до 12 AMC модулей, 2 устройства охлаждения и 4 блока питания
• Поддержка двойного MCH конфигурации с резервированием
• Неблокируемый Web-управляемый коммутатор Gigabit Ethernet
• Модуль форм-фактора MicroTCA Single Width/Full Height, соотвествующий стандарту PICMG MicroTCA.0 Rev 1.0 MicroTCA
• Интегрированная интеллектуальная подсистема контроля и управления IPMI v1.5
• Поддержка PCIe 2.0 до 12 субмодулей AMC с одним непрозрачным мостом
• Поддержка SRIO до 12 субмодулей 12 AMC с 4-я дуплексными каналами до 10 Гбит/с
• Тактовые сигналы субмодуля TCLK1–TCLK3 совместимые с Stratum-3 с внешнего входа синхронизации

Описание

Особенности

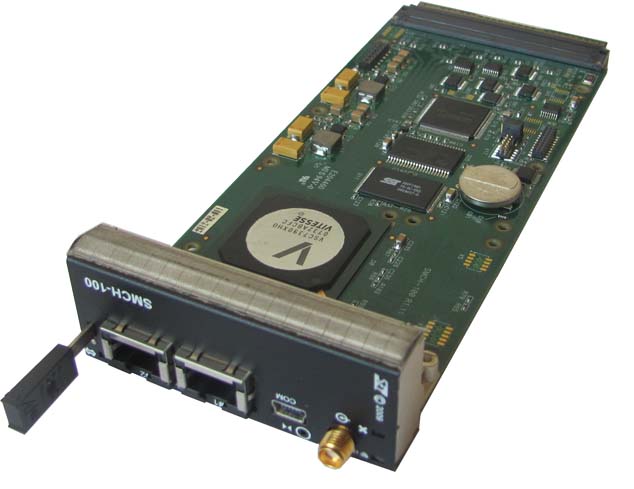

В базовой комплектации коммутатор MicroTCA SMCH-100 осуществляет мониторинг и управление системой MicroTCA, выполняет функции коммутации до 12 модулей AMC по каналам Gigabit Ethernet и управляет модулями питания (Power Modules — PM) и охлаждения (Cooling Units — CU), по основной и дублирующей шинам I²C (IPMB-A, IPMB-B). Модуль может поставляться также в упрощенном варианте: поддерживающий коммутацию до 6 каналов Gigabit Ethernet (опция -6) и/или без поддержки функций мониторинга (опция -NM), для установки в недорогие компактные системы телекоммуникаций и высокоскоростной цифровой обработки данных.

Модули питания, установленные в системе MicroTCA могут быть использованы в системах с резервированием. Существует большое разнообразие мезонинных модулей, которые могут устанавливаться на базовом модуле, с поддержкой различных системных интерфейсов, таких как PCIe, SRIO, источник телекоммуникационного сигнала тактовой синхронизации с опциональным внешним источником.

Системный коммутатор SMCH-100 поддерживает все необходимые функции, описанные в стандарту PICMG MicroTCA.0 Rev 1.0 MicroTCA и других, связанных с ним стандартов PICMG. Поддерживаются следующие стандарты: PICMG MicroTCA.0 R1.0 MicroTCA, PICMG AMC.0 R2.0 Advanced Mezzanine Card Base Specification и PICMG AMC.2 R1.0 Ethernet Advanced Mezzanine Card Specification.

Прошивка SMCH-100 использует интерфейс терминала посредством RS-232 в виде командной строки и Web-интерфейса для управления и конфигурации модуля. SMCH-100 может быть включен в автономном режиме для работы без внешней системы или контроллера управления крейтом (Shelf Manager) в не MicroTCA систему. Конфигурация SMCH-100 упрощается с уменьшенным числом поддерживаемых каналов или без использования системы контроля.

Система IPMI v1.5 позволяет осуществлять удаленный мониторинг и управление питанием и охлаждением системы, что снижает вероятность сбоя или выхода из строя оборудования.

Области применения

Системный коммутатор MicroTCA SMCH-100 предназначен для использования в системах с архитектурой MicroTCA в качестве центрального устройства для мониторинга и управления системой, а также коммутации высокоскоростных каналов, связывающих модули AdvancedMC между собой на кросс-плате.
