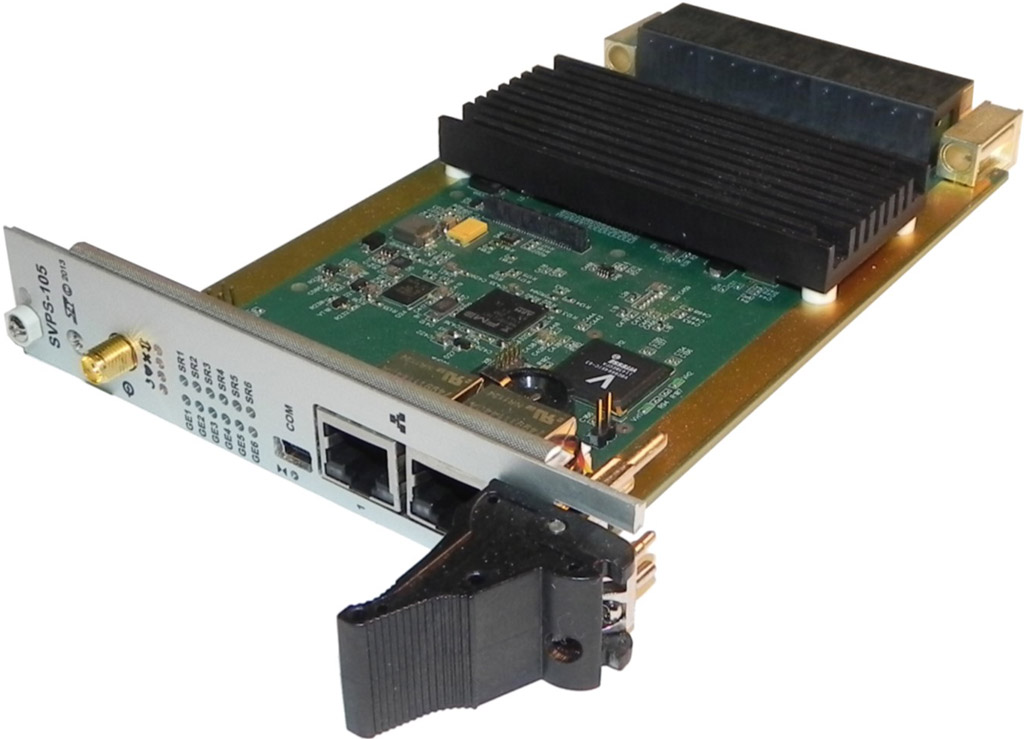

Модуль SVPS-105

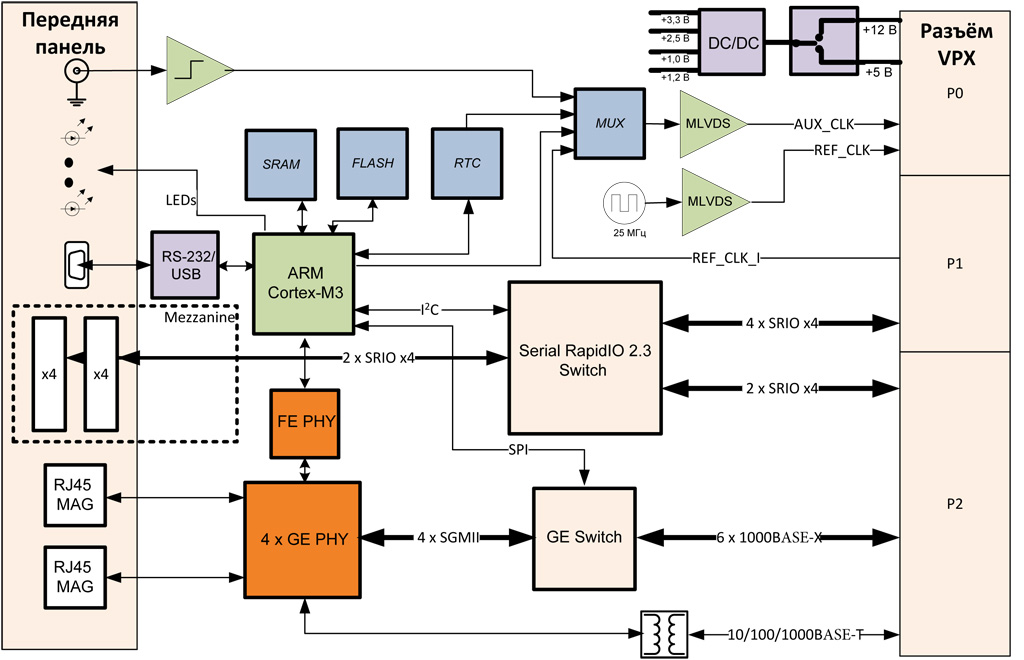

Интерфейсы

Передняя панель:
  • 2 × Gigabit Ethernet
  • USB-UART (mini-USB)
  • 2 × Serial RapidIO 2.3 x4
  • AUX_CLK
Разъём VPX P0 (Служебные интерфейсы):
  • REF_CLK
  • AUX_CLK
Разъём VPX P1 (Межмодульные интерфейсы):
  • REF_CLK_I
  • 4 × Serial RapidIO 2.3 x4
Разъём VPX P2 (Межмодульные интерфейсы):
  • 2 × Serial RapidIO 2.3 x4
  • 6 × Gigabit Ethernet 1000BASE-X
  • Gigabit Ethernet 1000BASE-T

Технические характеристики

Коммутатор Gigabit Ethernet

  • Неблокируемая архитектура
  • 6 × 1000BASE-X на модули VPX
  • 2 × 10/100/1000BASE-T на разъёмы передней панели
  • 1 × 10/100/1000BASE-T на разъём P2 VPX (трансформаторный или безтрансформаторный)
  • Светодиодная индикация состояния каналов Gigabit Ethernet на разъёме VPX

Коммутатор SRIO

  • Поддержка SRIO 2.3
  • 6 × SRIO 2.3 x4/x2/x1 на модуле VPX
  • 2 × SRIO 2.3 x4/x2/x1 на внешнем разъёме (при установке субмодуля)
  • светодиодная индикация состояния каналов SRIO на передней панели

Субмодули

  • Субмодуль для подключения двух внешних кабелей SRIO 2.3 x4

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard
  • IPMI v. 1.5 с поддержкой служебных функций

Разъёмы на передней панели

  • 1 × Mini-USB виртуального порта RS-232
  • 2 × RJ45 Gigabit Ethernet
  • 1 × SMA внешнего тактового сигнала
  • Светодиодные индикаторы состояния модуля и каналов Gigabit Ethernet и SRIO

Разъём VPX

  • Разъём P0:
    • сигналы тактирования REF_CLK частотой 25 МГц;
    • сигналы тактирования AUX_CLK.
  • Разъём P1:
    • входного для тактового сигнала REF_CLK_I;
    • 4 × SRIO 2.3 x4.
  • Разъём P2:
    • 2 × SRIO 2.3 x4;
    • 6 × 1000BASE-X Gigabit Ethernet;
    • 1 × 10/100/1000BASE-T Gigabit Ethernet.

Система мониторинга и управления

  • Микроконтроллер ARM Cortex-M3
  • Мониторинг температур, напряжений и токов на плате
  • Управление коммутатором Gigabit Ethernet
  • Управление коммутаторами SRIO
  • Связь с пользователем по виртуальному COM-порту на передней панели (разъём Mini-USB), либо по интерфейсу RS-232 с разъёма VPX
  • Светодиодная индикация рабочего состояния модуля и ошибки на передней панели
  • Часы реального времени (RTC)
  • Сторожевой таймер

Система управления тактовыми сигналами

  • REF_CLK: 25 МГц ±50 ppm
  • AUX_CLK через мультиплексор:
    • 1 МГц ±50 ppm c термокомпенсацией c часов реального времени;
    • до 1 МГц LVTTL c разъёма SMA на передней панели;
    • до 1 МГц LVTTL c разъёма VPX P0;
    • с микроконтроллера ARM.

Энергопотребление

  • Потребляемая мощность системного коммутатора: 35 Вт
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1/VS2): до 2,37 А (28,4 Вт);
    • +5 В (VS3): до 5,68 А (28,4 Вт);
    • +3,3 В (3.3V_AUX): до 2 А (6,6 Вт).
  • Два режима электропитания:
    • распределения нагрузки между линиями питания +12 В и +5 В;
    • использование только линии питания +12 В.
  • Автоматический выбор питающего напряжения +5/+12 В
  • Питание системы мониторинга и управления от источника +3,3 В_AUX или от вторичного источника +3,3 В шин +5/+12 В
  • Защита от перенапряжения и по току

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −40...+85 °С
  • Влажность: 10–95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Размеры: 160 × 100 × 25,06 мм
