Основные характеристики

• Высокопроизводительная FPGA Xilinx серий Kintex UltraScale XCKU025/035/040/060 объёмом до 700 тыс. логических ячеек и числом умножителей свыше 2,7 тыс.
• Четыре 16-и-разрядных банка памяти DDR4-2133 SDRAM общим объёмом до 4 Гбайт
• Установка субмодуля FMC в соответствии со стандартом ANSI/VITA 57.1-2010 с набором линий HPC, включая 8 дуплексных мультигигабитных линий MGT
• Модуль форм-фактора VPX 3U, соответствующий стандартам: ANSI/VITA 46.0-2013 (воздушное охлаждение), ANSI/VITA 46.3-2012, ANSI/VITA 46.4-2012, ANSI/VITA 46.6-2013, ANSI/VITA 57.1-2010 и ANSI/VITA 65-2010 (R2012)
• Поддержка системных интерфейсов: 2 × PCIe 1.0/2.0/3.0 x4 (DP01, 02), 2 × Gigabit Ethernet 1000BASE-BX (UTP01, 02)
• Возможность реализации до 3-х интерфейсов SRIO/Xilinx Aurora x4 через разъём P1 VPX (DP01–03), тип интерфейса определяется проектом FPGA
• Исполнения с воздушным и кондуктивным охлаждением

Описание

Особенности

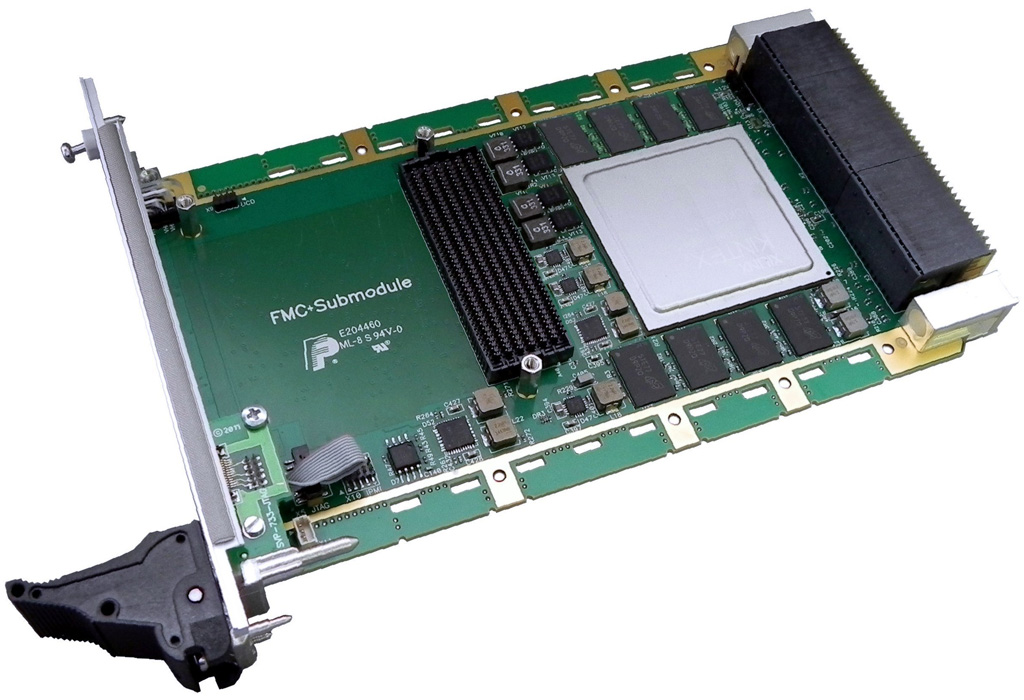

Модуль SVP-731 форм-фактора VPX 3U за счёт широкой линейки устанавливаемых FPGA — от минимально возможной XCKU025 вплоть до XCKU060 семейства Kintex UltraScale фирмы Xilinx обеспечивает оптимальную реализацию приложений пользователя, начиная от ввода/вывода цифровых дискретных сигналов и коммуникационных портов RS-232/422/485 до цифровой обработки сигналов многоканальных АЦП/ЦАП со стандартом приёма/передачи данных JESD204B и поддержки оптических каналов 10 Gigabit Ethernet. Поддержка полного набора сигналов субмодуля стандарта ANSI/VITA 57.1-2010 FPGA Mezzanine Card (FMC) HPC, включая 8 линий мультигигабитных трансиверов MGT с канальной скоростью до 10 Гбит/с каждой, реализована для всей линейки устанавливаемых FPGA.

Высокая производительность

Пиковая производительность обработки данных FPGA на целочисленных операциях умножить-аккумулировать достигает 1600 млрд./с (XCKU060: 2760 умножителей 27 × 18 бит, аккумулятор 48 бит, 600 МГц), а суммарная производительность обмена с памятью DDR4-2133 SDRAM превышает 16 Гбайт/с (четыре 16-и-разрядных банка до 1 Гбайт), что позволяет достичь хороших результатов как в задачах высокопроизводительной цифровой обработки: фильтрации, корреляционной обработки и спектрального анализа, так и в телекоммуникационных приложениях кодирования/декодирования, шифрования и работы с пакетами данных.

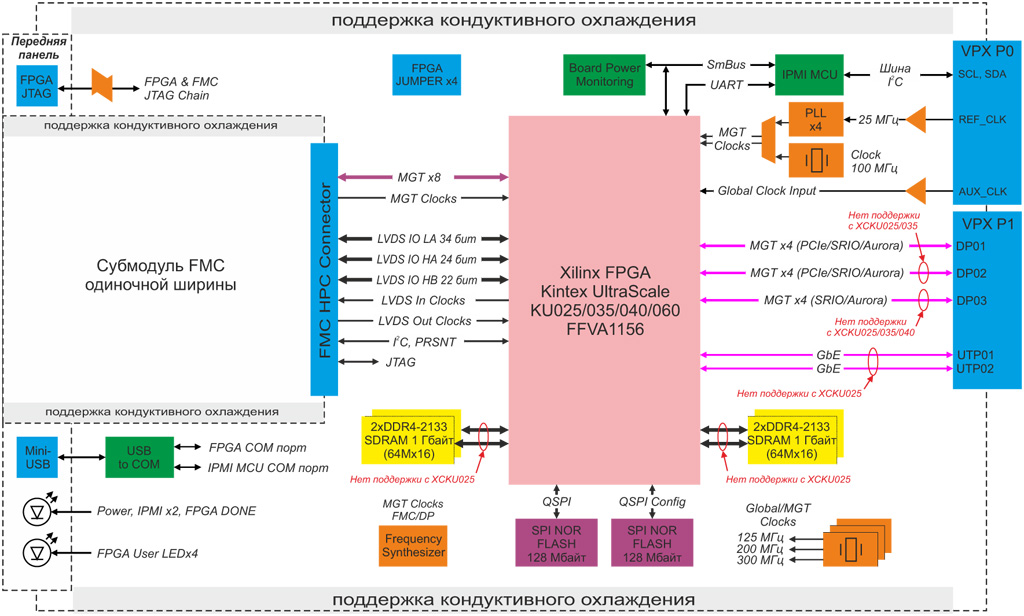

Для минимальной FPGA модуля XCKU025 обеспечивается поддержка системного интерфейса PCIe 1.0/2.0/3.0 x4 через порт DP01 VPX, для максимальной FPGA модуля XCKU060 доступны 3 порта DP01–03 VPX c возможностью реализации до 2-х каналов PCIe 1.0/2.0/3.0 x4 (порты DP01, 02) либо до 3-х каналов интерфейсов SRIO/Xilinx Aurora x4 (IP-ядра FPGA) с канальной скоростью в линии до 10 Гбит/с. Для FPGA модуля, начиная с XCKU035, доступны 2 канала Gigabit Ethernet через системные порты UTP01, 02.

Области применения

Поддержка модулем ряда системных функций OpenVPX: тактирование и синхронизация через объединительную панель, географическая адресация и в перспективе идентификация и мониторинг посредством IPMI (контроллер ARM Cortex-M3 встроен изначально) существенно облегчает интеграцию модуля во вновь создаваемые и существующие системы VPX 3U для телекоммуникационных, промышленных и военных применений.
