Основные характеристики

• Аппаратный SATA RAID-контроллер со встроенным процессором для обслуживания RAID-массива
• Интерфейс PCIe 2.0 x2 для взаимодействия с хост-устройством (процессорным модулем или системным коммутатором)
• Поддержка 4-х каналов SATA 6 Гбит/с, реализованных в виде слотов Mini PCIe, для подключения до 4-х накопителей mSATA SSD с последующим объединением в RAID-массив
• Поддерживаемые уровни RAID-массивов: RAID0 («чередование»), RAID1 («зеркало»), RAID10 («зеркало с чередованием»)
• Модуль форм-фактора VPX 3U, соответствующий стандартам: ANSI/VITA 46.0-2013, ANSI/VITA 48.2-2013 (кондуктивное охлаждение) и ANSI/VITA 65-2010 (R2012)
• Профиль модуля: MOD3-PER-2F-16.3.1-3, согласно ANSI/VITA 65-2010 (R2012)
• Два варианта исполнения модуля: воздушное охлаждение (радиатор) или кондуктивное охлаждение (clamshell)
• Выделенная подсистема IPMI для удаленного управления модулем и контроля за его состоянием
• Поддержка функции горячей замены модуля (hot swap) в системе

Описание

Особенности

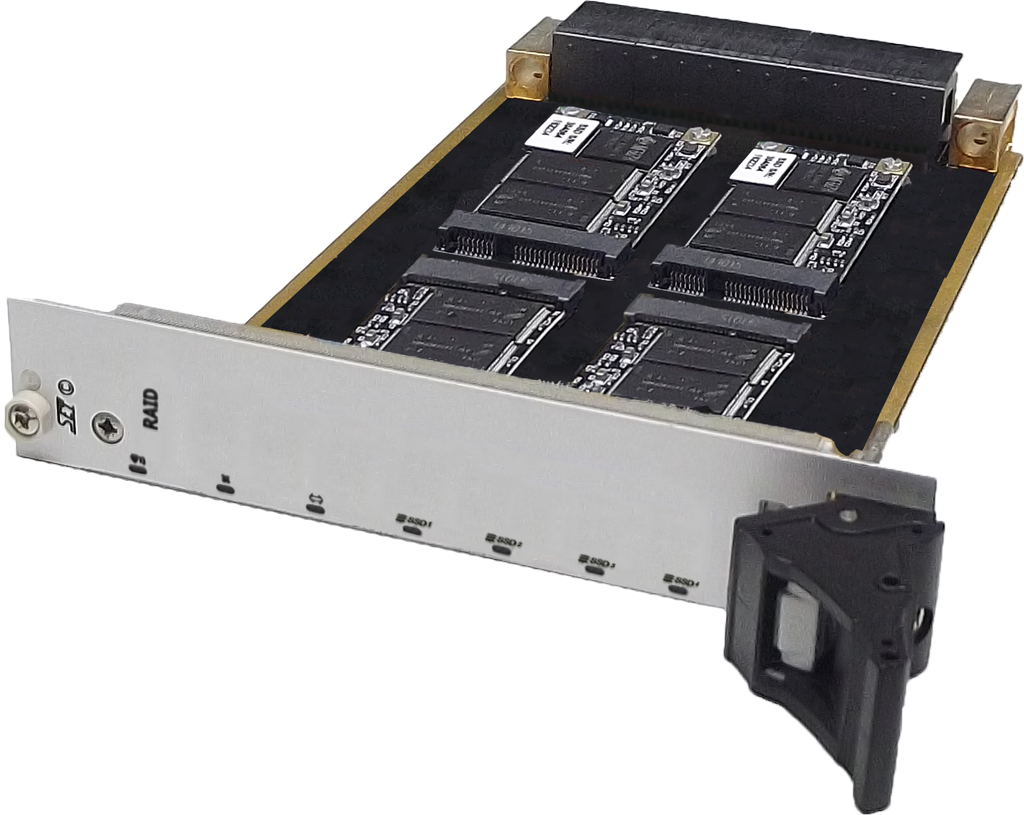

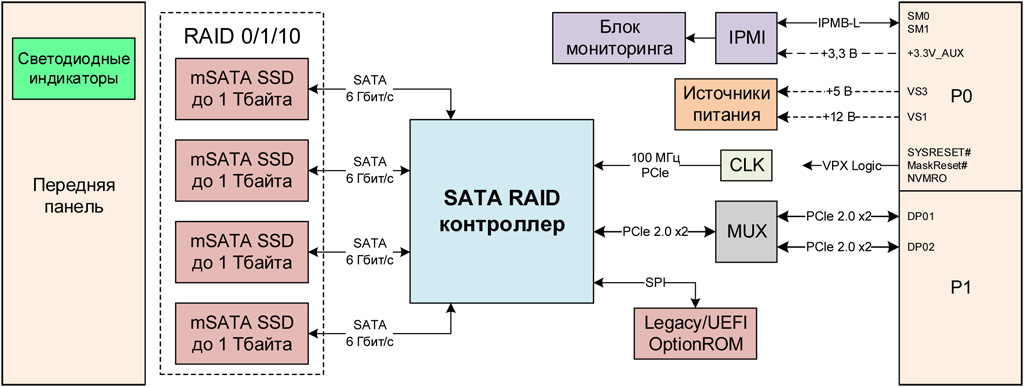

Модуль хранения данных SVP-214 основан на высокопроизводительном аппаратном SATA RAID-контроллере и позволяет установить до 4-х накопителей mSATA SSD с максимальной ёмкостью до 1 Тбайта каждый. Контроллер поддерживает объединение накопителей mSATA SSD в RAID-массивы уровней 0, 1 и 10 для повышения производительности и надежности подсистемы хранения данных. Модуль выполнен в форм-факторе VPX 3U и предлагает различные варианты построения подсистемы хранения данных для серверов в рамках систем стандарта VPX 3U, применяемых в обычных или жёстких условиях эксплуатации.

Все компоненты модуля рассчитаны на применение в сложных климатических условиях. Использование твердотельных накопителей (SSD) существенно повышает надежность системы при работе в условиях повышенных механических нагрузок. Выделенная подсистема контроля и управления IPMI взаимодействует с блоком мониторинга температур и напряжений питания, что позволяет контролировать состояние модуля не только локально, но и удаленно, снижая риск возникновения сбоя системы или выхода оборудования из строя.

Совместимость с операционными системами (ОС)

RAID-контроллер не требует написания специального программного обеспечения (ПО), настройка уровней RAID-массивов производится через OptionROM, а драйверы входят в состав большинства ОС. Стандартная поставка модуля обеспечивает драйверную поддержку в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0, ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux Special Edition 1.5, защищённая ОС «Заря», МСВС 3.0 ФЛИР.80001-16 изм. №3 и Linux (c версией ядра 4.2.0 и выше).
