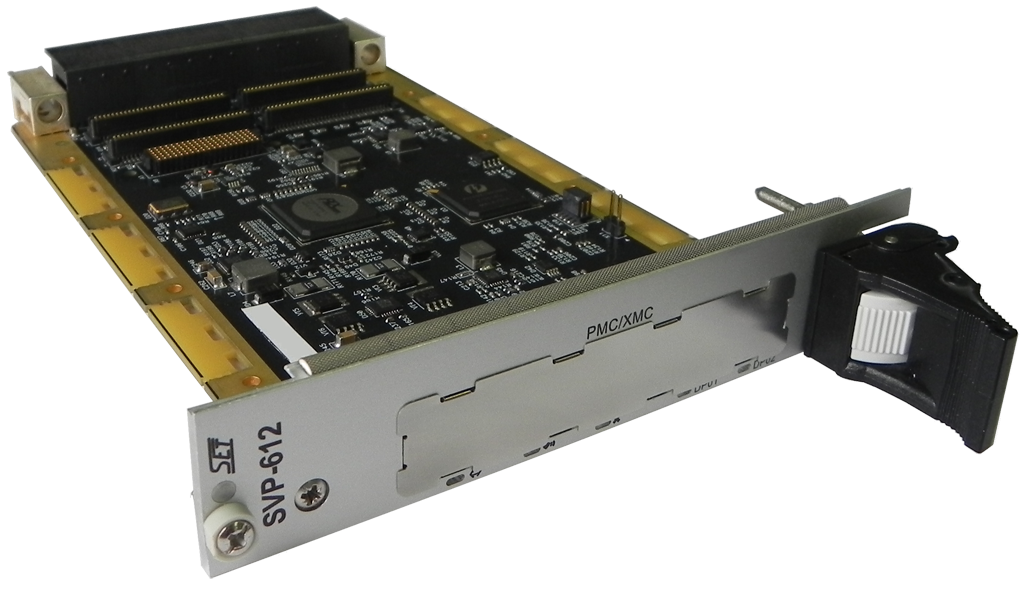

Модуль SVP-612

Интерфейсы

Разъём VPX (P0):
  • IPMB-L
Разъём VPX (P1):
  • 2 × PCI Express x4
Разъём VPX (P2):
  • PMC IO
Разъёмы на плате модуля:
  • PMC J1 J2 J3 J4
  • XMC P15

Технические характеристики

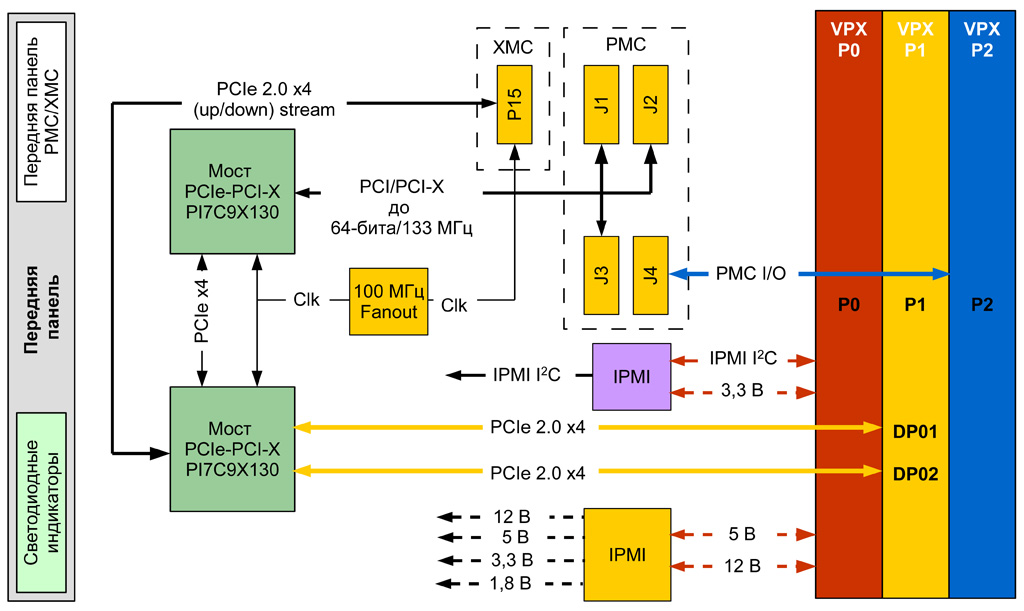

Интерфейсные контроллеры

  • Мост PCIe-PCI Pericom PI7C9X130: преобразование PCIe x4 в PCI-X 64 бит/133 МГц для PMC субмодуля
  • Коммутатор PEX8619 2x PCIe x4 на:
    • PCIe x4 на мост PCIe-PCI-X Pericom PI7C9X130;
    • PCIe x4 на разъём P15, для XMC субмодуля.

Субмодули

  • Поддержка установки субмодуля PMC: 1 × PMC: шина PCI-X 64 бит/133 МГц (индивидуально для каждого субмодуля)
  • Поддержка установки субмодуля XMC: 1 × XMC: шина PCIe 2.0 x4

Система мониторинга и управления IPMI

  • Автоматическое отключение питания при возникновении серьезных сбоев на модуле
  • Мониторинг температур и напряжений питания модуля
  • Ведение журнала учета отказов блоков системы
  • Возможность удаленного контроля и управления модулем
  • Возможность «горячего» обновления и восстановления программного обеспечения IPMI без нарушения работы модуля
  • Информационная шина на разъёме VPX P0 для управления и мониторинга (IPMB-L)
  • Поддержка «горячей замены» (Hot Swap)

Соответствие стандартам

  • ANSI/VITA 46.0-2013 VPX Base Standard
  • ANSI/VITA 46.4-2012 PCIe on the VPX Fabric Connector
  • ANSI/VITA 46.9-2010 PMC/XMC Rear I/O Fabric Signal Mapping on 3U and 6U VPX Modules Standard
  • ANSI/VITA 48.2-2010 Mechanical Specifications for Microcomputers Using REDI Conduction Cooling Applied to VITA VPX (кондуктивное охлаждение)
  • ANSI/VITA 65-2010 (R2012) OpenVPX System Standard Профиль модуля: MOD3-PER-2F-16.3.1-3
  • IPMI v. 1.5 с поддержкой служебных функций

Поддержка ОС

  • Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2
  • QNX Neutrino RTOS 6.5.0/6.6.0
  • ЗОСРВ «Нейтрино» (КПДА.10964-01)
  • Astra Linux Special Edition 1.3/1.4/1.5
  • Защищённая ОС «Заря»
  • МСВС 3.0 ФЛИР.80001-16 изм. №3
  • Linux (c версией ядра 3.2.0 и выше) (Поддержка других ОС уточняется отдельно)

Разъёмы VPX

  • Разъём P0
    • 1 × IPMI I2C.
  • Разъём P1
    • 2 × PCIe x4 (DP01–02, пластины 1–8).
  • Разъём P2
    • Сигналы I/O субмодуля PMC I/O (P2w1-P64s).

Энергопотребление

  • Потребляемая мощность несущего модуля не более 41 Вт (при установленном субмодуле)
  • Распределение потребляемой мощности по линиям питания:
    • +12 В (VS1/VS2): до 2 А (24 Вт);
    • +5 В (VS3): до 4 А (20 Вт);
    • +3,3 В_AUX до 0,1 А (0,33 Вт) (питание IPMI).

Условия эксплуатации

  • Охлаждение: воздушное или кондуктивное
  • Диапазон рабочих температур: коммерческий (0...+50 °С) или индустриальный (−40...+85 °С)
  • Температура хранения: −50...+85 °С
  • Влажность: 10–95 % без конденсата
  • Возможность нанесения влагозащитного покрытия для жёстких условий

Размеры

  • Форм-фактор: VPX 3U
  • Размеры: 160 × 100 × 25,06 мм
