Основные характеристики
- Интерфейсы модуля, выведенные на переднюю панель в разъёмы типа СНЦ23: Gigabit Ethernet,
USB 2.0,
RS-422 - Разъём на плате для подключения жёсткого диска 2,5" с интерфейсом
SATA
6 Гбит/с - Модуль
форм-фактора CompactPCI 6U, соответствующий стандарту PICMG 2.0 Rev 3.0 - Поддержка широкого спектра интерфейсов: Gigabit Ethernet, DVI, USB 2.0,
RS-422 (с гальванической развязкой)
Описание
Особенности
SCR-565 позволяет расширить функциональные возможности процессорных модулей
SCP-562 или
SCP-564

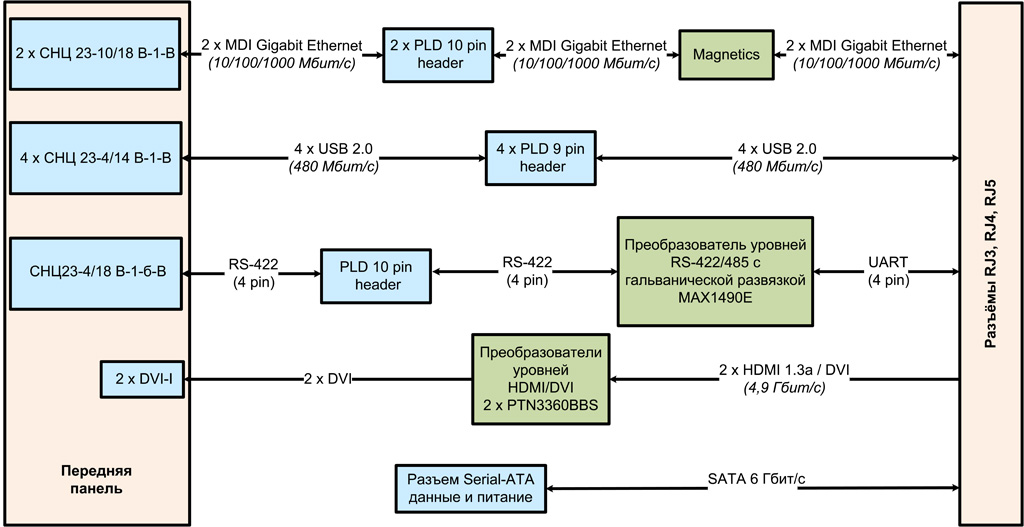

за счет вывода следующих интерфейсов: Gigabit Ethernet, DVI, USB 2.0,
SATA
Интерфейсы Gigabit Ethernet, USB 2.0,
Все компоненты модуля рассчитаны на применение в сложных климатических условиях.
Совместимость с операционными системами (ОС)
Контроллеры интерфейсов и интегрированные устройства модуля тыльного ввода/вывода
не требуют написания специального программного обеспечения, все поставляемые драйверы совместимы
с большинством ОС. Стандартная поставка модуля обеспечивает драйверную поддержку
в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1,
Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0,
ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux
Special Edition 1.3/1.4/1.5, Защищённая ОС «Заря», МСВС 3.0
Области применения

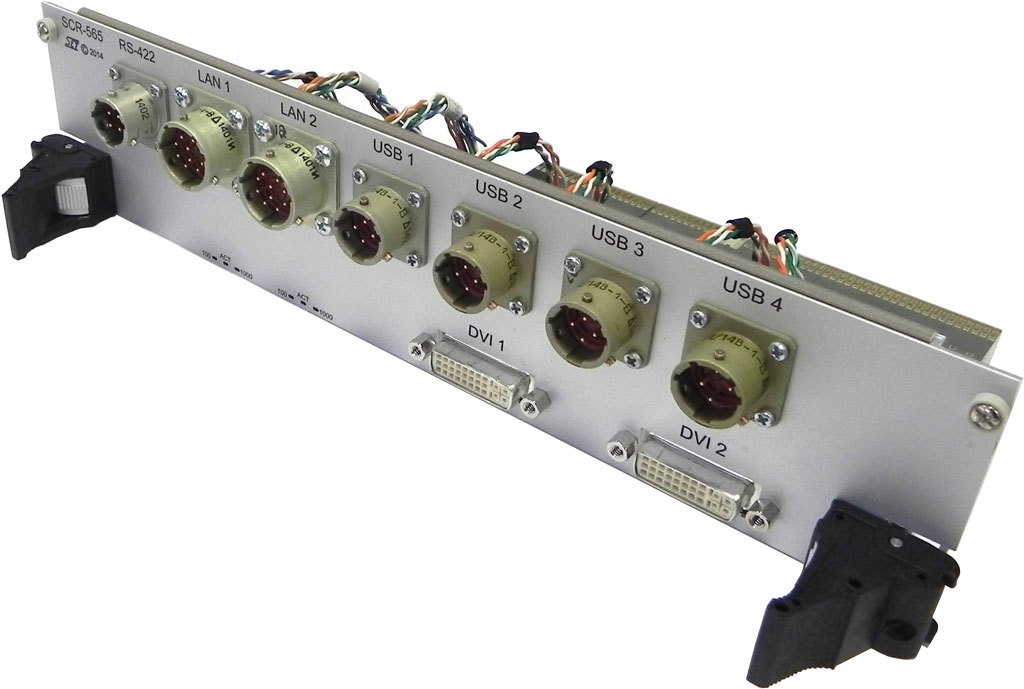

Интерфейсный модуль SCR-565 в форм-факторе CompactPCI 6U представляет собой дополнительный расширительный модуль RTM, предназначенный для вывода интерфейсов с межплатных разъёмов одного из процессорных модулей SCP-562 или SCP-564 на стандартные разъёмы, удобные для конечных пользователей, а также для совместной работы с процессорным модулем в составе телекоммуникационных систем и систем промышленной автоматизации.
Модуль SCR-565 применяется совместно с одним из следующих модулей: SCP-562
или с SCP-564, и позволяет создать удобный
