Основные характеристики

• Четыре интегрированных тракта радиоприёма/радиопередачи на базе двухканальных широкополосных трансиверов
• Рабочая полоса частот: 70...6000 МГц, встроенные синтезаторы частот
• Программируемая ширина полосы сигнала: 0,2...56 МГц
• Поддержка режимов временного и частотного мультиплексирования
• Поддержка двух вариантов межплатной синхронизации для организации многоканального цифрового радиоприёма (MIMO, фазированные антенные решетки (ФАР))
• Поддержка интерфейса LVDS FMC LPC
• Температурные диапазоны работы: 0...+50 °С и −40...+70 °С
• Форм-фактор FMC одиночной ширины с воздушным или кондуктивным охлаждением
• Исполнение с влагозащитным покрытием

Описание

Особенности

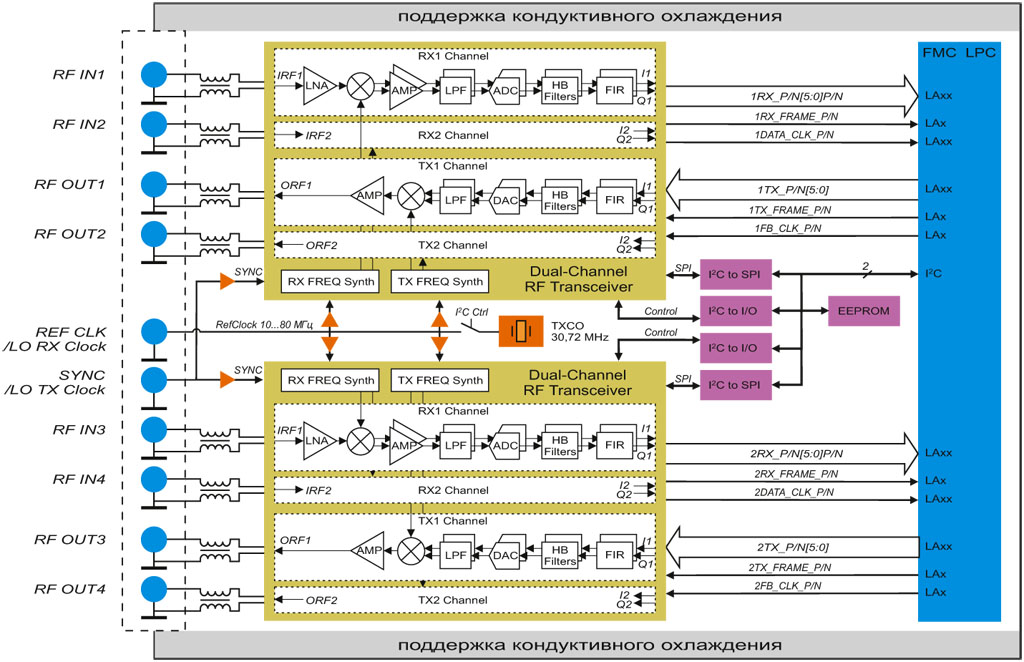

Приёмный тракт (их на субмодуле в общей сложности четыре) состоит из входного малошумящего усилителя, квадратурного широкополосного смесителя, далее, для каждой из квадратур: усилителя с программируемым коэффициентом усиления, двух последовательных программируемых ФНЧ с частотой среза от 1 до 70 МГц и от 200 кГц до 39,2 МГц, 12-ти разрядного сигма-дельта АЦП с настраиваемой частотой дискретизации, набора из четырех цифровых децимирующих фильтров, включая программируемый КИХ-фильтр с количеством отводов от 16 до 128. Входные цепи трактов охвачены цепями АРУ, кроме того, поддерживается возможность ручного изменения коэффициента усиления в широких пределах. Оба приёмных канала микросхемы имеют общий синтезатор частоты на основе ФАПЧ от 47 до 6000 МГц со встроенным ГУН от 6000 до 12000 МГц.

Передающий тракт (на субмодуле их также четыре) состоит для каждой квадратуры из четырех цифровых интерполирующих фильтров, включая КИХ-фильтр с количеством отводов до 128, 12-ти разрядного ЦАП с настраиваемой частотой тактирования с последующими программируемыми ФНЧ — первого, с частотой среза от 625 кГц до 32 МГц и второго — с частотой среза от 2,7 до 100 МГц. Последующий широкополосный квадратурный смеситель обеспечивает перенос спектра на частоту от 70 до 6000 МГц. Опорная частота, общая для обоих передающих каналов каждой микросхемы, формируется встроенным синтезатором. Далее сигнал дополнительно фильтруется и усиливается.

Для построения многоканальных синхронных систем на субмодуле предусмотрены два варианта синхронизации трансиверов: синхронизация с привязкой к низкой опорной частоте 10–80 МГц, при этом используется дополнительный внешний вход строба синхронизации «SYNC» и синхронизация по высокой частоте, когда на вход трансиверов подаются сигналы тактирования непосредственно гетеродинов трансиверов и обеспечивается когерентность приёма данных по высокой частоте. При работе во втором режиме верхняя предельная частота приёма ограничена значением 4000 МГц, на вход при этом подается удвоенная частота гетеродина, до 8000 МГц, независимо для приёмников и передатчиков трансиверов.

Области применения

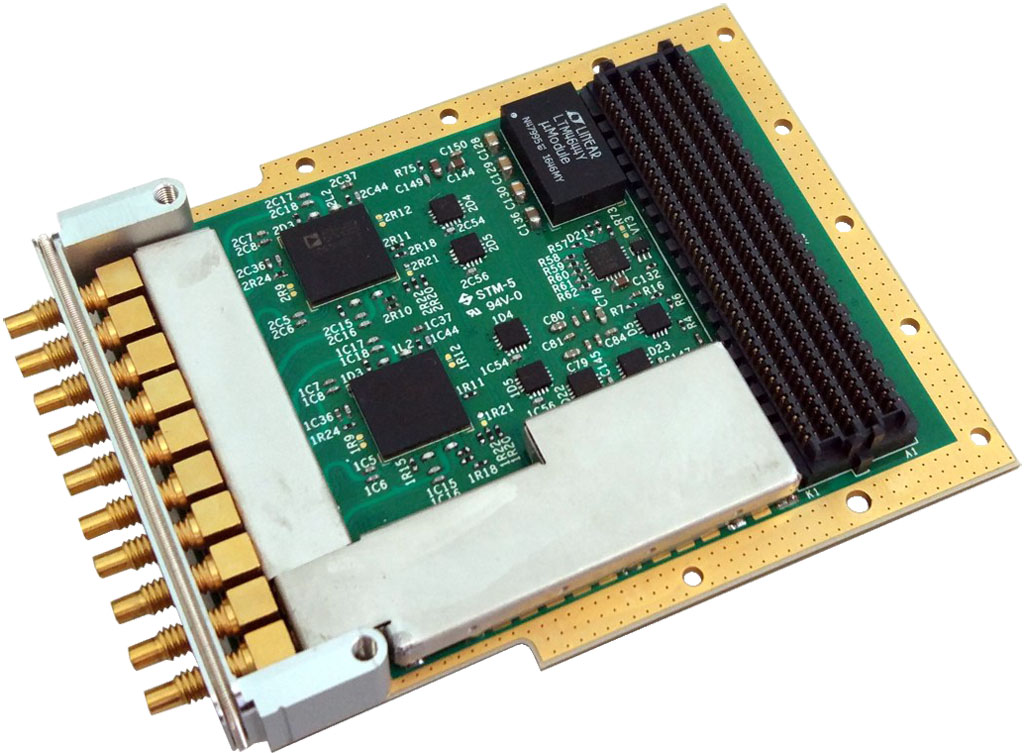

Субмодуль SFM-58RF выполнен в соответствии со стандартом ANSI/VITA 57.1 FMC: FPGA Mezzanine Cards Base Standard и предназначен для использования в составе несущих модулей стандартов: VPX, AdvancedMC, PCI/PCIe, CompactPCI для многоканального приёма/передачи широкополосных радиосигналов в диапазоне частот от 70 до 6000 МГц. В основе модуля лежат две микросхемы СВЧ-трансиверов, представляющих собой двухканальные приёмопередатчики радиосигналов с полосой до 56 МГц.

Основное предназначение субмодуля: программно-управляемое радио (SDR), беспроводные широкополосные системы связи CDMA, WCDMA, TD-SCDMA, LTE, цифровая связь стандартов WiMAX, IEEE 802.15, MIMO, ФАР.
