Основные характеристики

• Разъём на плате для подключения жёсткого диска 2,5" с интерфейсом SATA 3 Гбит/с
• Модуль форм-фактора CompactPCI 6U, соответствующий стандарту PICMG 2.0 Rev 3.0
• Поддержка широкого спектра интерфейсов: Gigabit Ethernet, USB 2.0, SATA 3 Гбит/с
• Интерфейсы модуля: Gigabit Ethernet, USB 2.0 выведены на переднюю панель в разъёмы типа СНЦ23

Описание

Особенности

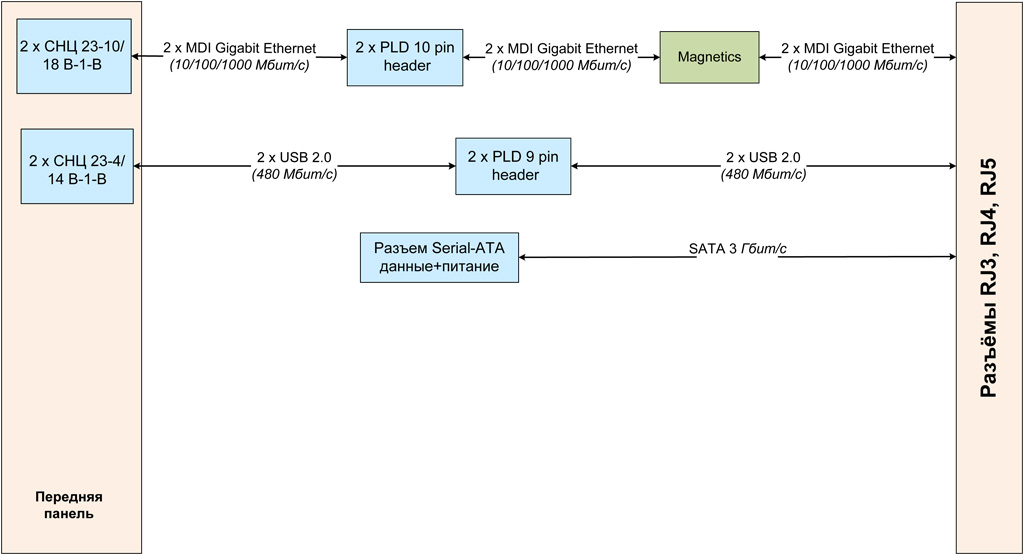

SCR-567 позволяет расширить функциональные возможности процессорных модулей SCP-562 или SCP-564 за счет вывода следующих интерфейсов: Gigabit Ethernet, USB 2.0, SATA 3 Гбит/с.

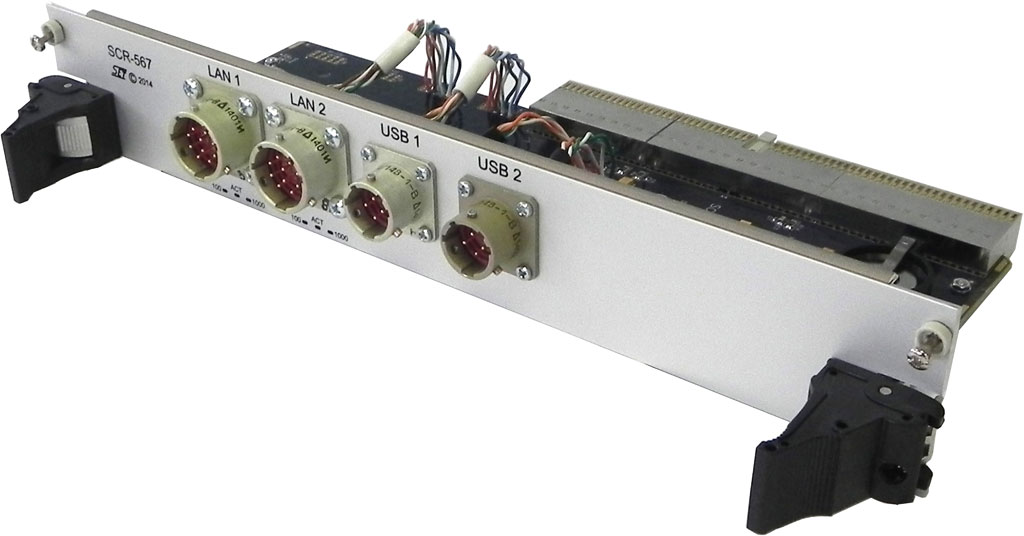

Интерфейсы MDI Gigabit Ethernet, USB 2.0 выведены в разъёмы, типа СНЦ23, на передней панели модуля, обладающие повышенной герметичностью и влагостойкостью.

Все компоненты модуля рассчитаны на применение в сложных климатических условиях.

Совместимость с операционными системами (ОС)

Контроллеры интерфейсов и интегрированные устройства модуля тыльного ввода/вывода не требуют написания специального программного обеспечения, все поставляемые драйверы совместимы с большинством ОС. Стандартная поставка модуля обеспечивает драйверную поддержку в следующих ОС: Microsoft Windows 7/8.1/10, Embedded Standard 7/8.1, Server 2008 R2 SP1/2012/2012 R2, QNX Neutrino RTOS 6.5.0/6.6.0, ЗОСРВ «Нейтрино» (КПДА.10964-01), Astra Linux Special Edition 1.5, защищённая ОС «Заря», МСВС 3.0 ФЛИР.80001-16 изм. №3 и Linux (c версией ядра 4.2.0 и выше).

Области применения

Интерфейсный модуль SCR-567 в форм-факторе CompactPCI 6U представляет собой дополнительный расширительный модуль RTM, предназначенный для вывода интерфейсов с межплатных разъёмов одного из процессорных модулей SCP-562 или SCP-564 на стандартные разъёмы, удобные для конечных пользователей, а также для совместной работы с процессорным модулем в составе телекоммуникационных систем и систем промышленной автоматизации.

Модуль SCR-567 применяется совместно с одним из следующих модулей: SCP-562 или с SCP-564, и позволяет создать удобный человеко-машинный интерфейс для оператора, управляющего процессорным модулем.
